金笛4G全网通短信猫 M1806-NC5

M1806-NC5

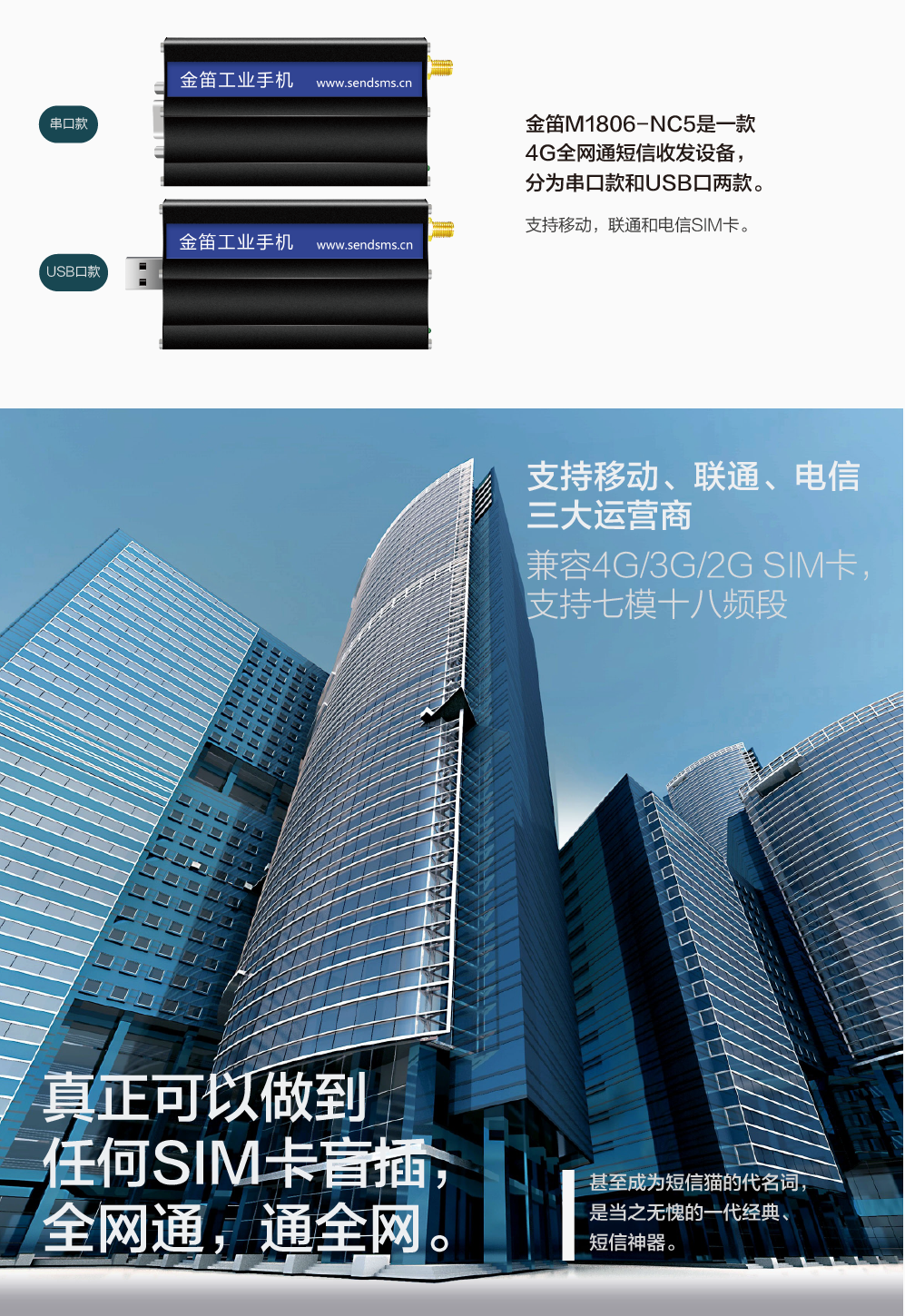

金笛短信猫M1806-NC5是4G全网通短信设备。支持移动/联通/电信4G网络,向下兼容3G/2G网络。

金笛短信猫M1806是4G短信收发设备,其中M1806-NC5为全网通款,支持移动/联通/电信4G网络,向下兼容3G/2G网络。只要有4G信号的地区都可以使用。该设备采用工业级4G模块,性能稳定,短信收发速度更快。该产品有USB口和串口可选。

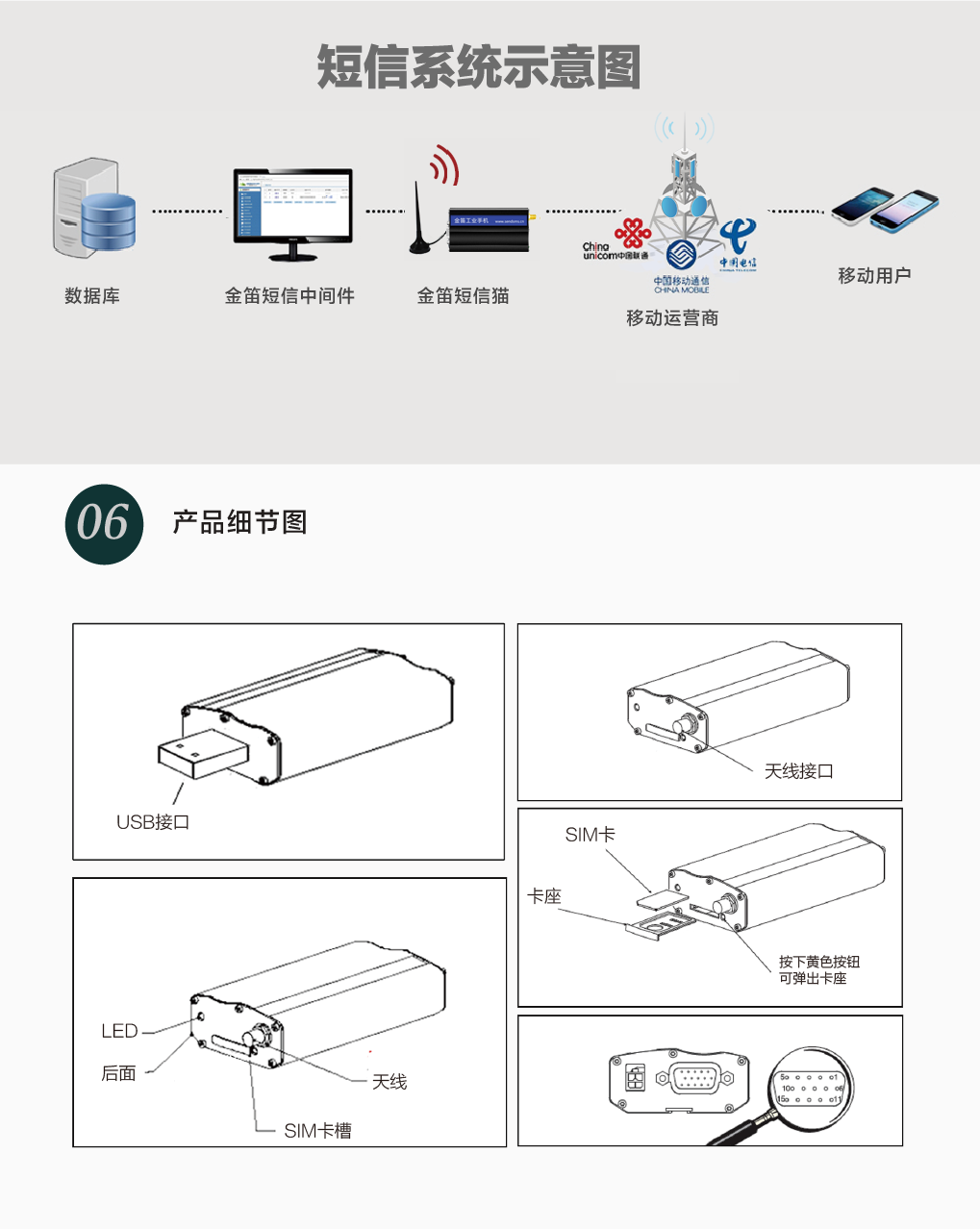

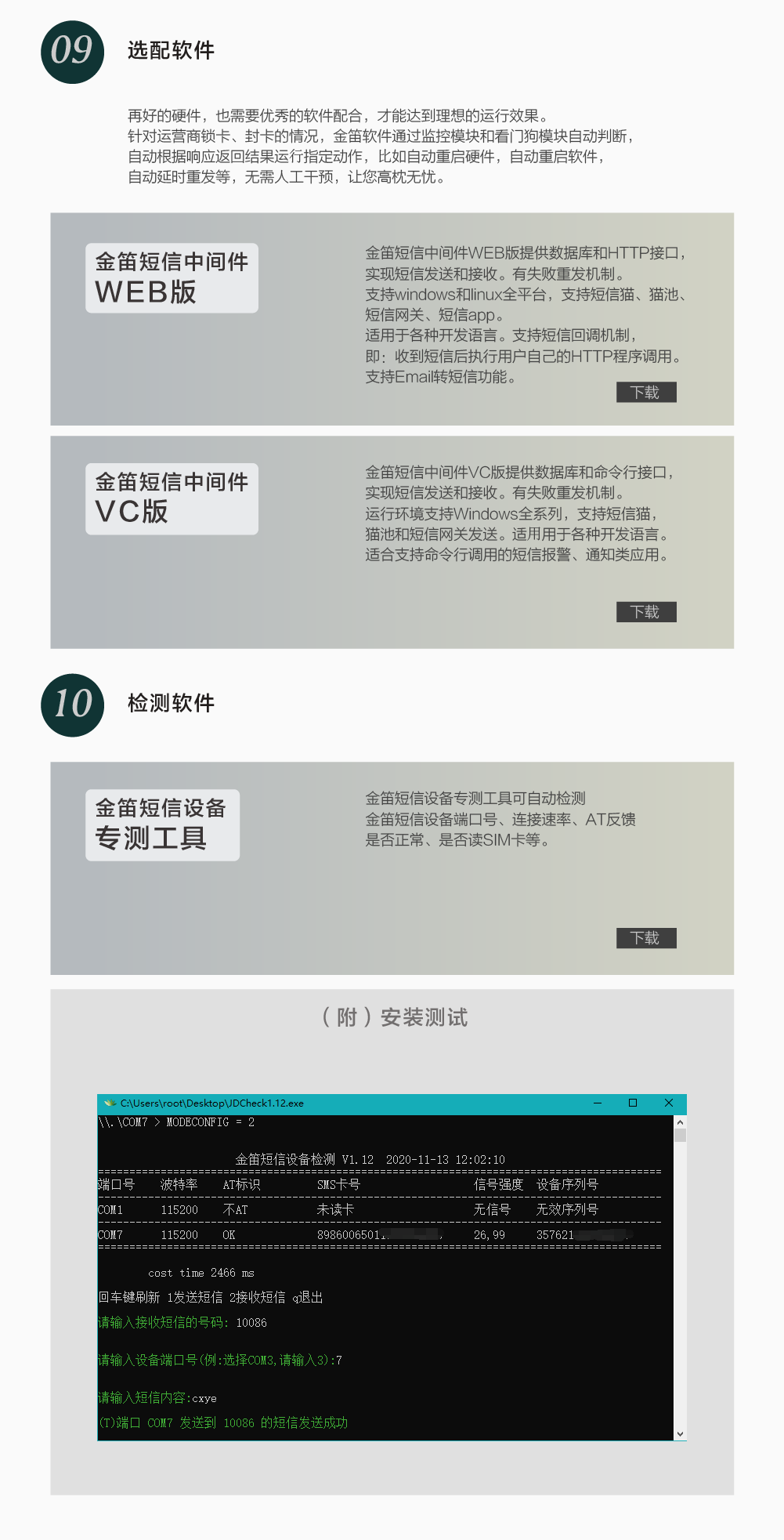

M1806-NC5支持移动联通电信4G/3G/2G网络,支持CDMA2000 1X/EVDO BC0GSM/GPRS/EDGE :1800MHZ/900MHZ、LTE(FDD)B1,B3,B8、LTE(TDD)B39,B40,B41(38)等频段,国内外都可以使用。该设备可以配套我们公司的中间件使用,也可以根据AT指令自行研发软件。

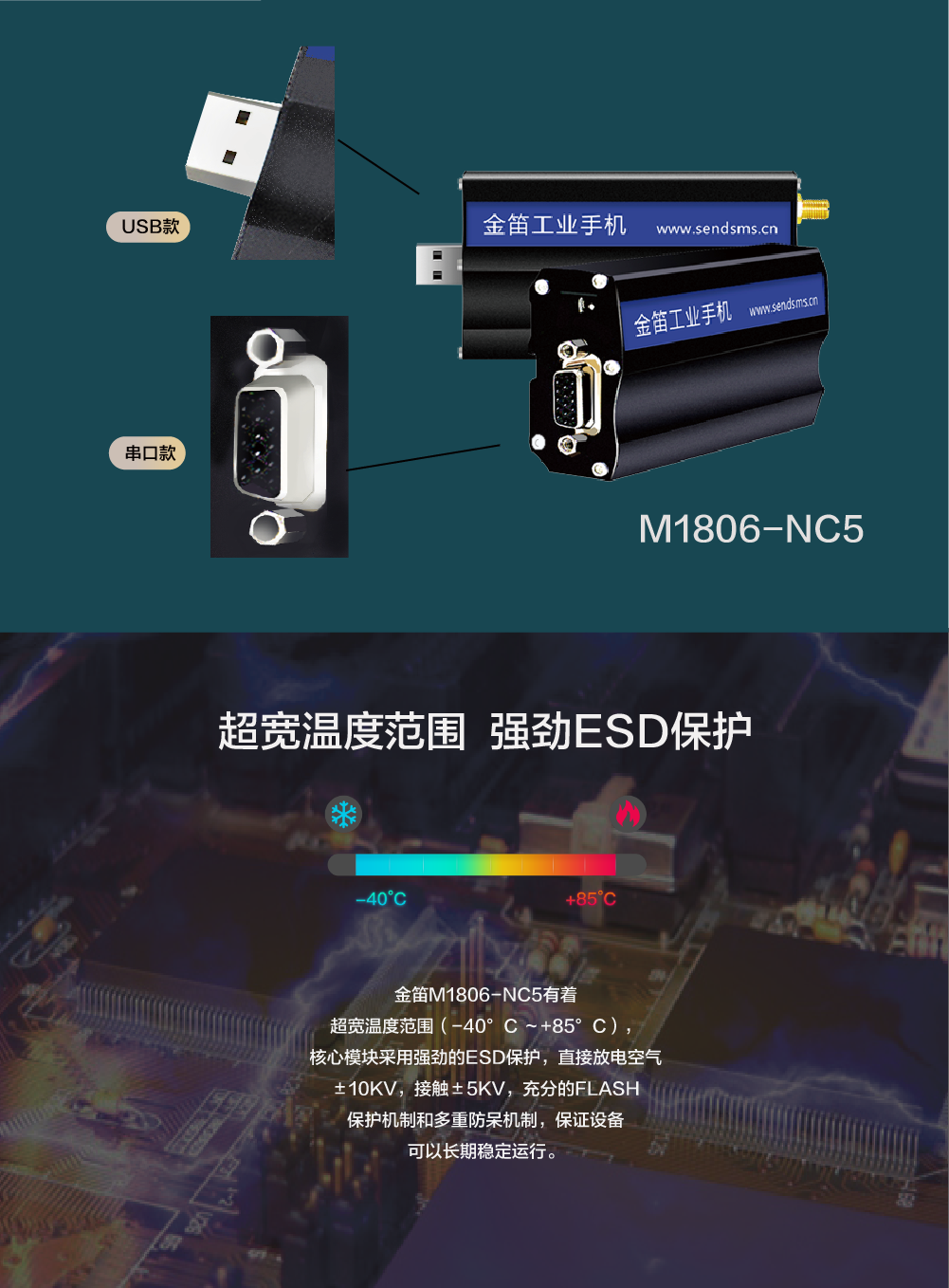

这款设备有着超宽工作温度范围(-40°to +85°),核心模块采用强劲的ESD保护,多重防护机制,保证设备可以7*24小时不间断工作。为保证M1806供电稳定,特为串口设备标配了5V3A的电源适配器,为USB口设备标配定制的双口镀金USB数据线,从而杜绝由电流不足造成的设备不稳定甚至死机,在保证稳定工作的同时发送速度可以达到普通2G短信猫的两倍,是广大短信用户的不二之选。

接口

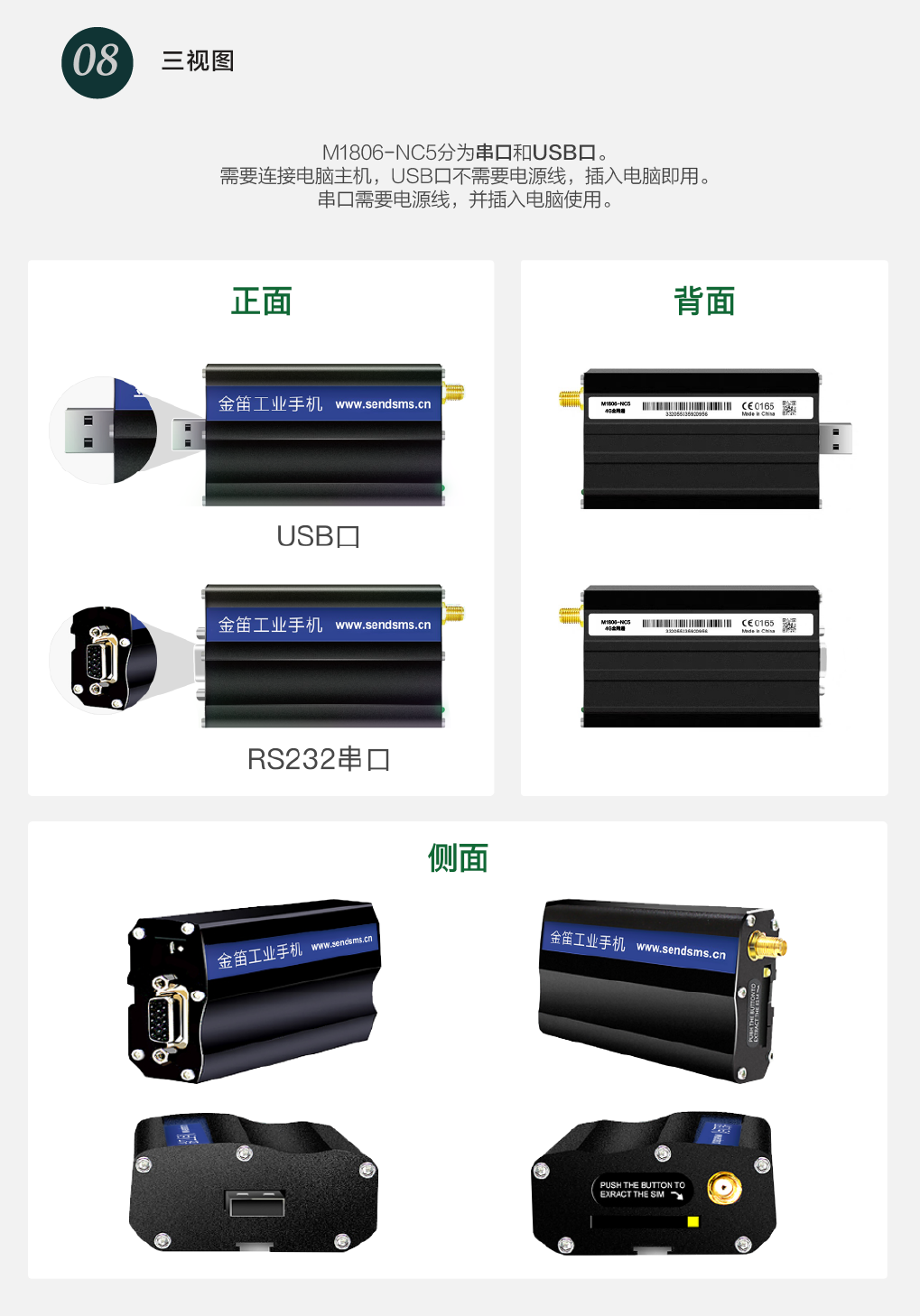

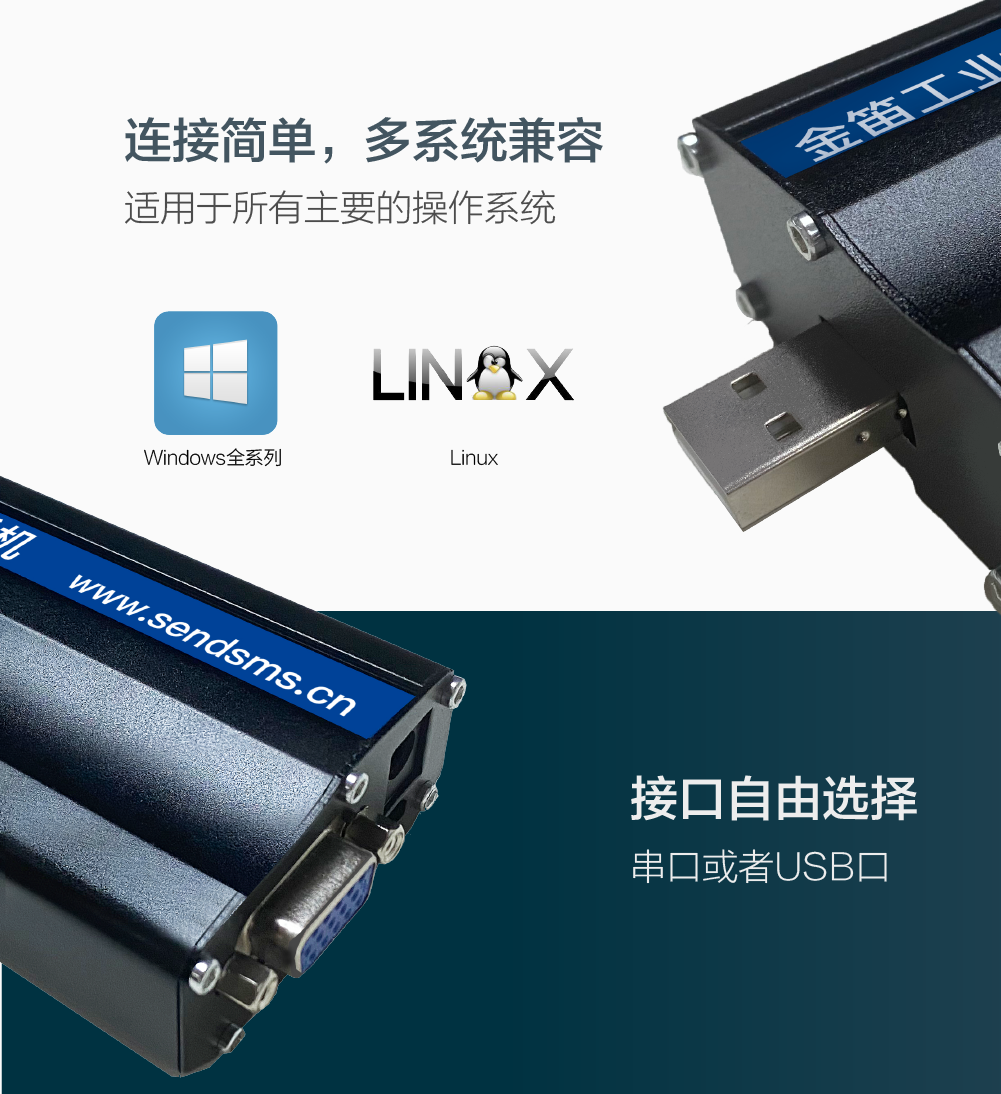

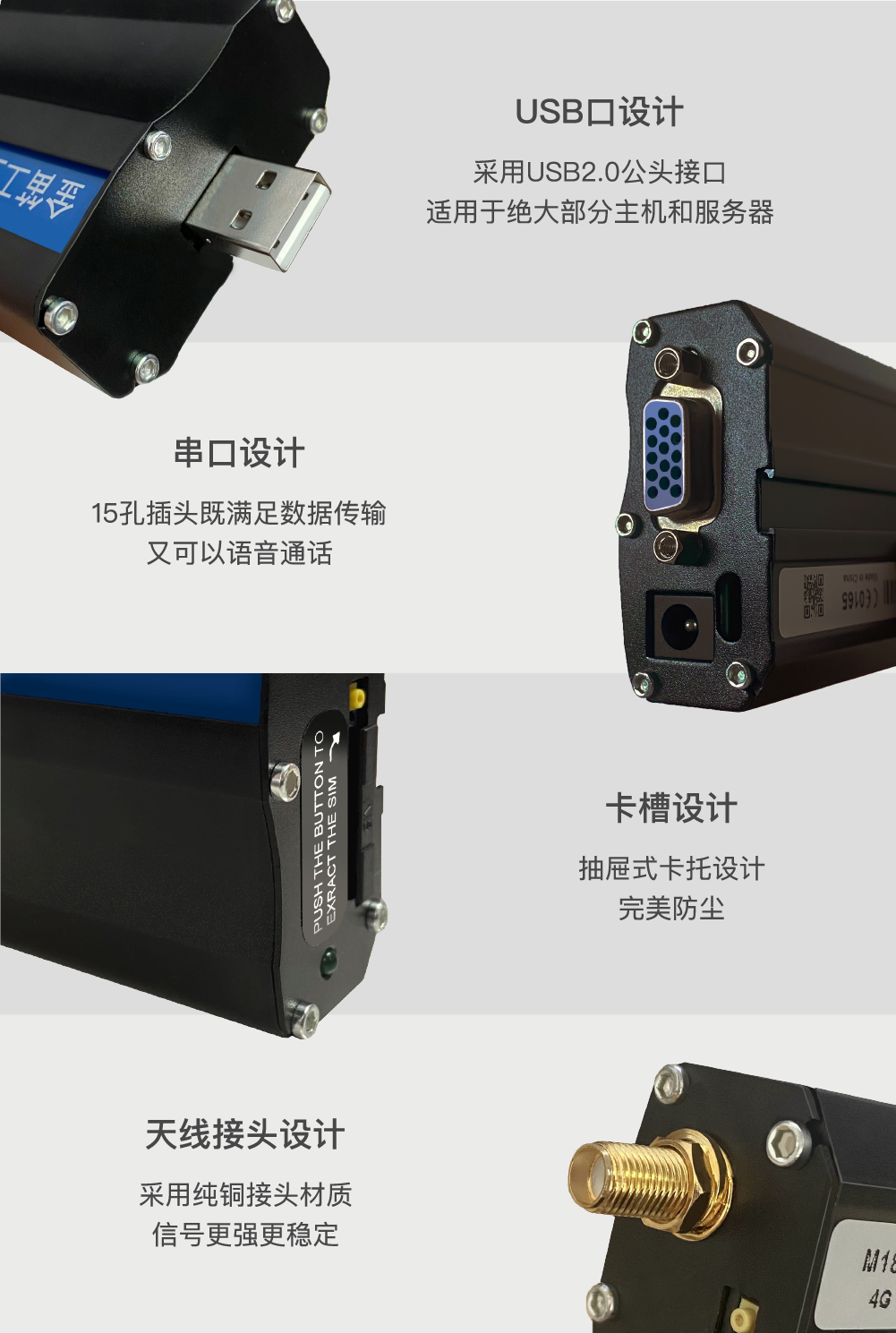

· RS232/USB两种接口可选
· AT命令(Hayes 3GPP TS 27.007和 27.005及其它AT扩展指令)
· 波特率范围300到4000000 bit/s
· SMA天线连接器
· 滑动式SIM卡托(1.8V/3V)

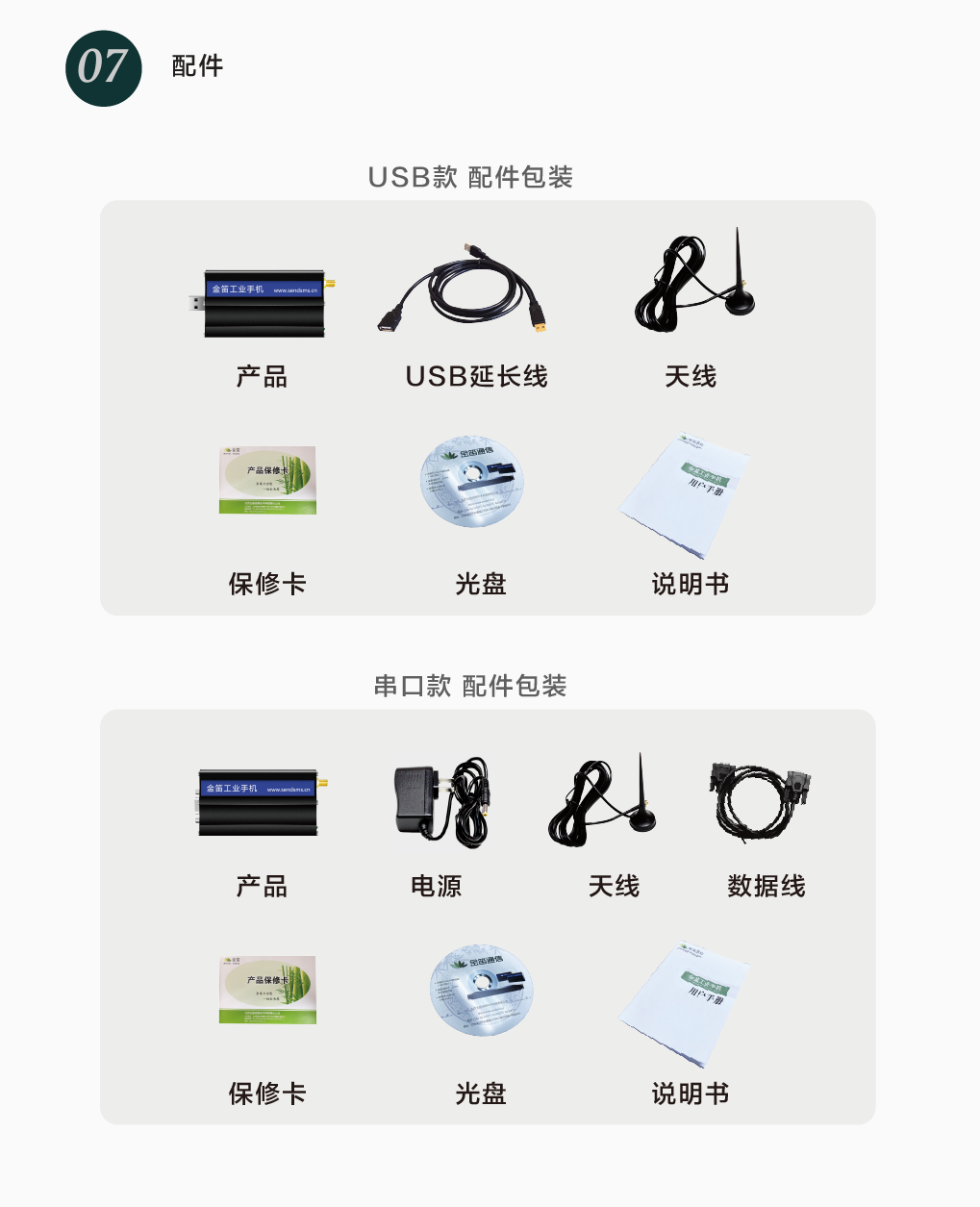

配件:
· RS232串口配件包括:5V3A电源1个,RS232数据线1条,吸盘天线1根,光盘1张,说明书1份,产品保修卡1份。

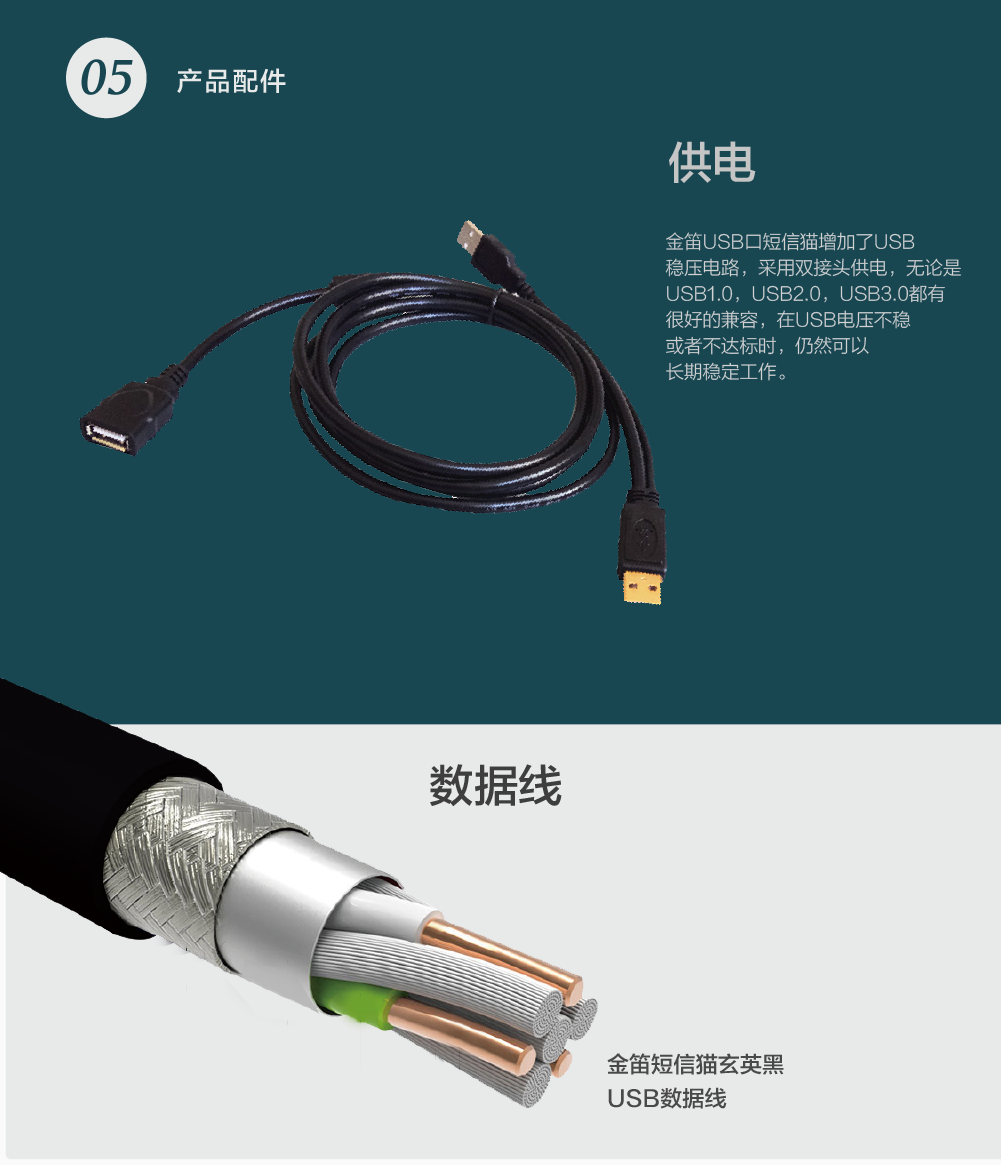

· USB口配件包括:USB延长线1条,吸盘天线1根,光盘1张,说明书1份,产品保修卡1份。
包装:
· 环保硬纸板包装。

主要属性 物理特性 尺寸: 长97mm × 宽55mm × 高25mm ,重量:130g

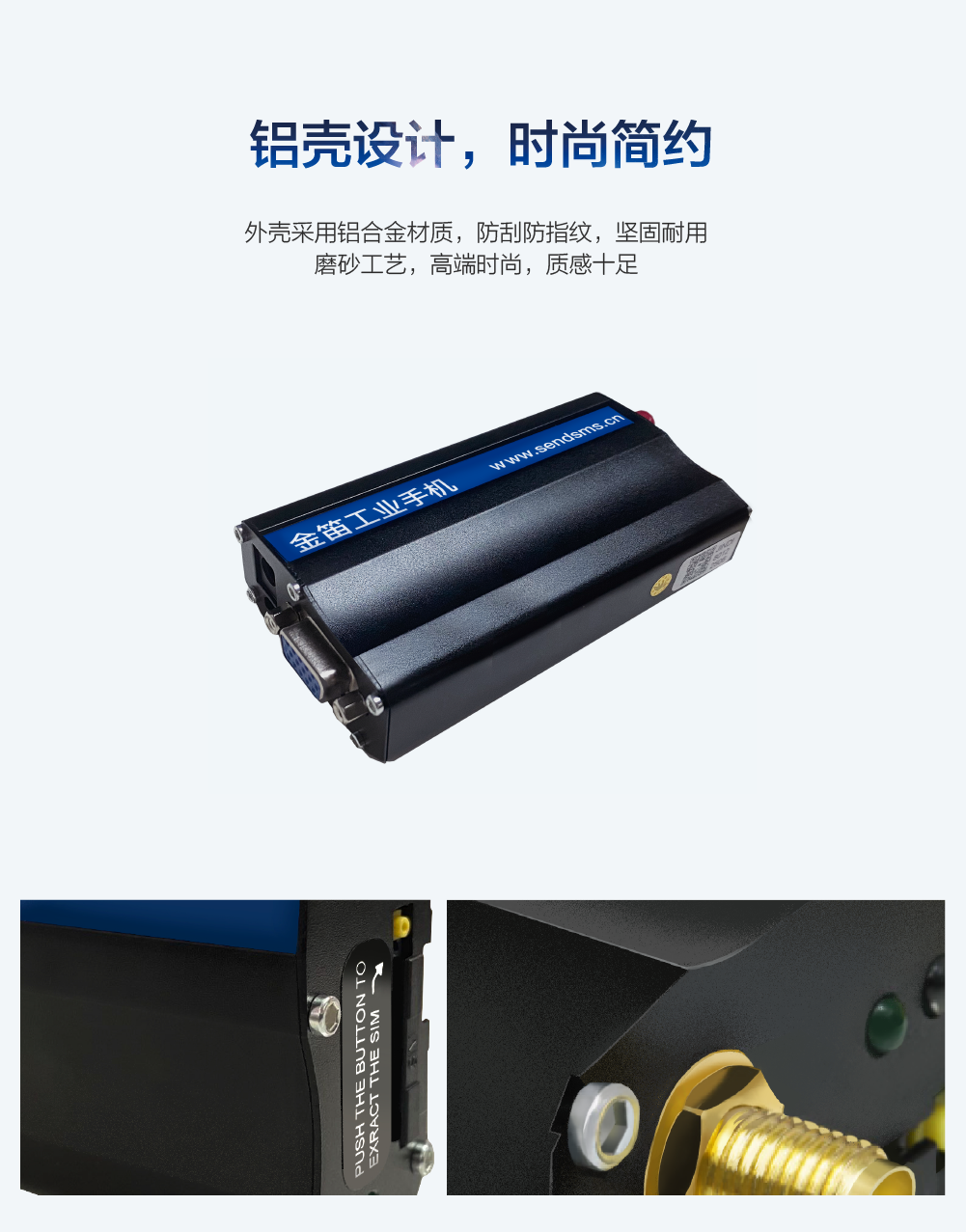

外壳 金属
处理器 单核ARM Cortex-A7处理器, 主频1.2GHZ,256kB 2级缓存
频段 全网通, 支持移动、联通、电信, 支持在国外使用
LTE (FDD)B1/B3/B5/B8
LTE(TDD)B38/B39/B40/B41
WCDMA Band 81/83/85/88
TD-SCOMA 834/839
GSM/GPRS/EDGE Tri 8and 850/900/1800
CDMA2000 1X/EVDO 8CO
运行温度 –20°C~+60°C
存放温度 -40℃~+85℃
输入电压 5-16V
TCP/IP 基本配置(TCP/UDP)

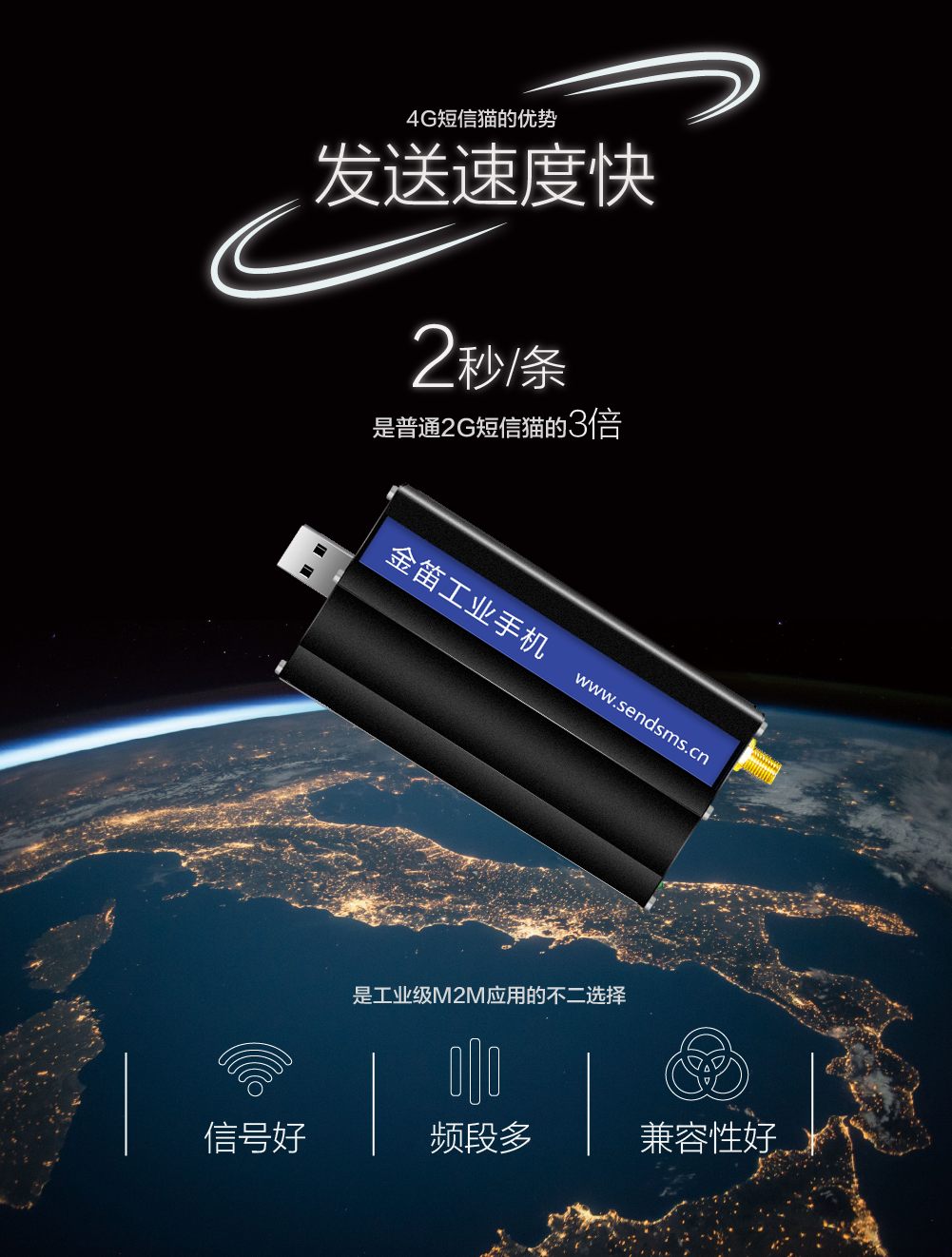

发送速度 2秒/条
功能特点 AT指令设置 支持标准AT指令集(Hayes 3GPP TS 27.007 和27.005)
数据业务 GPRS: DL 85.6kbps/UL 85.6kbps
EDGE: DL 236.8kbps/UL 236.8kbps
WCDMA CS: DL 64kbps/UL 64kbps
WCDMA PS: DL 384kbps/UL 384kbps
TDD-HSPA: DL 2.8Mbps/UL 2.2Mbps
TDD-HSPA+: DL 4.2Mbps/UL 2.2Mbps
HSPA+: DL 21.6Mbps/UL 5.76Mbps
DC-HSPA+: DL 42Mbps/UL 5.76Mbps
CDMA 1X: DL 153.6kbps/UL 153.6kbps
CDMA 1xEVDOr0: DL 2.4Mbps/UL 153kbps
CDMA 1xEVDOrA: DL 3.1Mbps/UL 1.8Mbps
LTE FDD: DL 150Mbps/UL 50Mbps@20M 8W cat4 (optional LTE Cat.4)
LTE TDD: DL 130Mbps/UL 35Mbps@20M 8W cat4 (optional LTE Cat.4)
LTE FDD: DL 10Mbps/UL 5Mbps@20M 8W cat1 (optional LTE Cat.1)
LTE TDD: DL 10Mbps/UL 5Mbps@20M 8W cat1 (optional LTE Cat.1)
语音/数据/短信
支持多Socket链接
文本/PDU 格式短信
点对点短信(MT/MO)
UCS2字符管理
GSM功能 直流/交流 直流
GPRS 850 320mA
GPRS 900 325mA
GSM 1800 210mA
EDGE 850 230mA
EDGE 900 235mA
EDGE 1800 185mA
硬件接口 SIM卡读卡器 3V/1.8V
数据接口 RS232 15 针串口或USB接口
天线接口 SMA 天线接头(50 欧姆)
电源接口 2.1 圆头直流电源

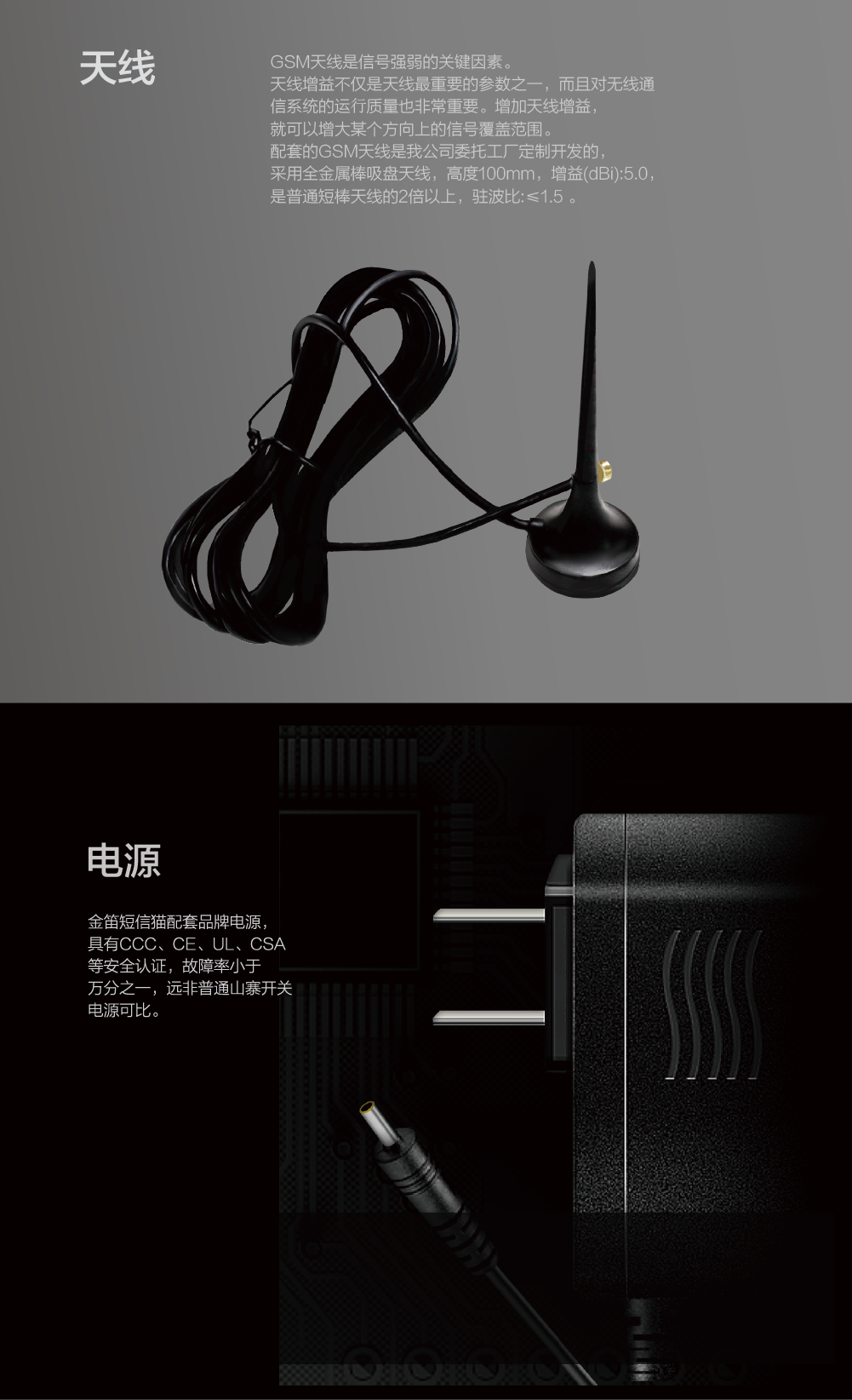

标准配件 电源 5V3A电源适配器(仅串口设备)
吸盘天线 500 5db 3米

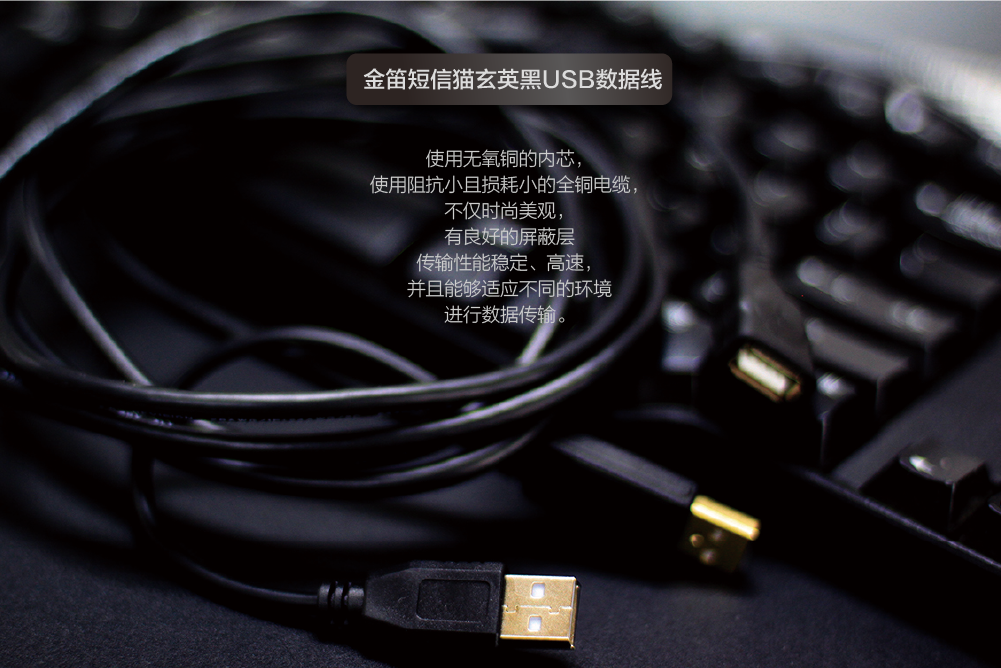

数据线 串口设备配1.5米9孔转15针串口线USB 设备配2米USB延长线
可选配件 DIN导轨夹
认证/标准 CE认证
CCC认证
GCF认证
ROHS标准

指示灯

指示灯状态 状态说明
不亮 没有开机或没有供电
快闪 正常待机状态;工作状态;发短信或打电话
常亮 没有SIM卡,信号不好或找不到网络

信号强弱判断

AT+CSQ返回结果 信号质量
14~31 可以正常工作
0~13 和 +99 不能正常工作
