金笛网口4G全网通短信猫 M1806N-NC5

M1806N-NC5

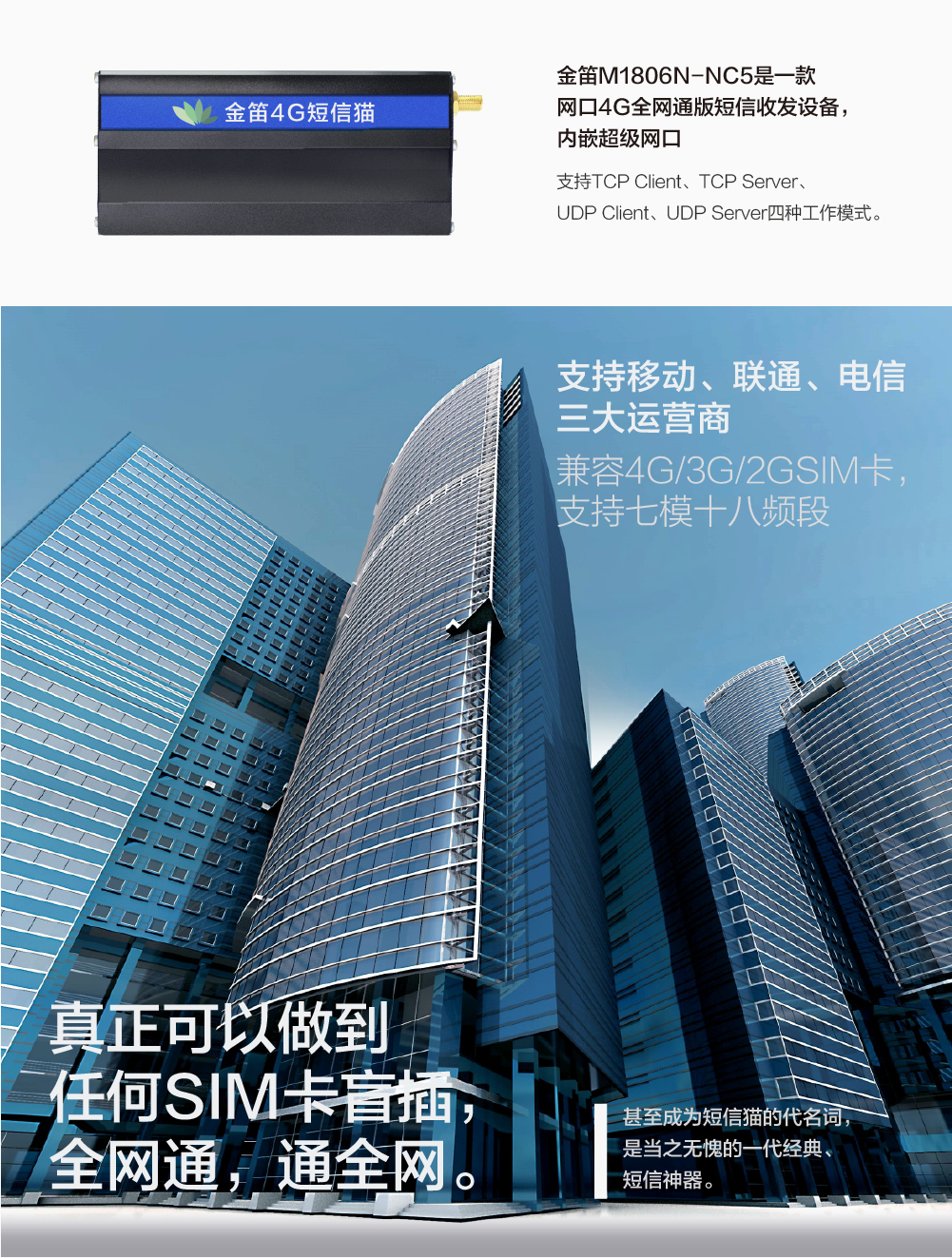

金笛M1806N-NC5是一款网口4G全网通短信收发设备,内嵌超级网口,支持TCP Client、TCP Server、UDP Client、UDP Server四种工作模式。

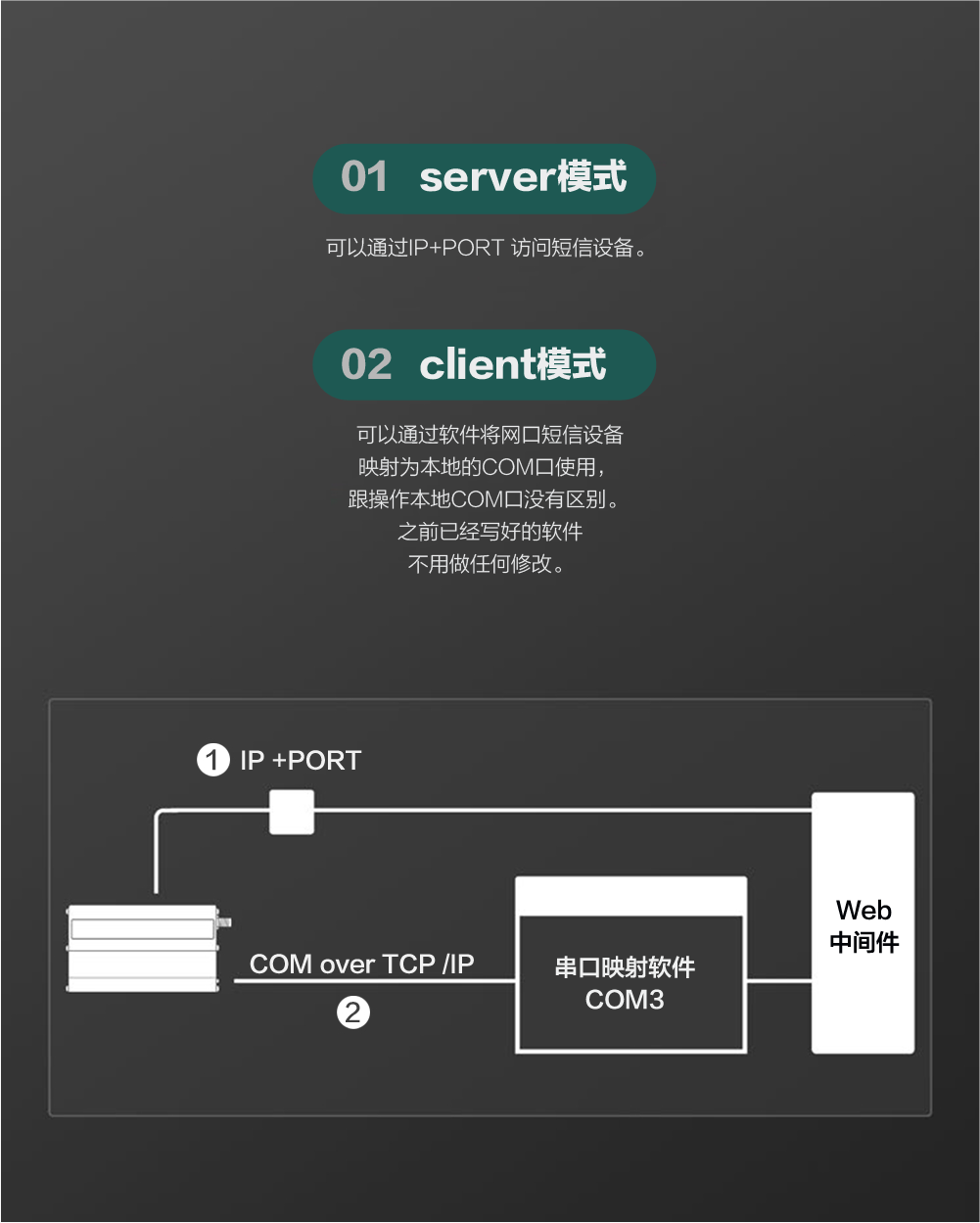

金笛M1806N-NC5支持IP+PORT方式使用,也支持通过软件虚拟出串口使用,解决PC端软件作为串口无法与联网设备通信的难题。断网自动连接,防止数据因断电、断网造成丢包。内嵌工业级4G全网通模块,支持移动、联通、电信三大运营商,兼容4G/3G/2G SIM卡,支持七模十八频段,真正可以做到任何SIM卡盲插,全网通,通全网。

内嵌超级网口在网络出现异常时,可以不断尝试重新建立连接,直到网络恢复,所以不用担心断网,断网也会自动恢复,无需人工干预。内嵌看门狗功能,确保设备24小时稳定运行、不宕机。设计的目的,就是一切自动化,智能化。

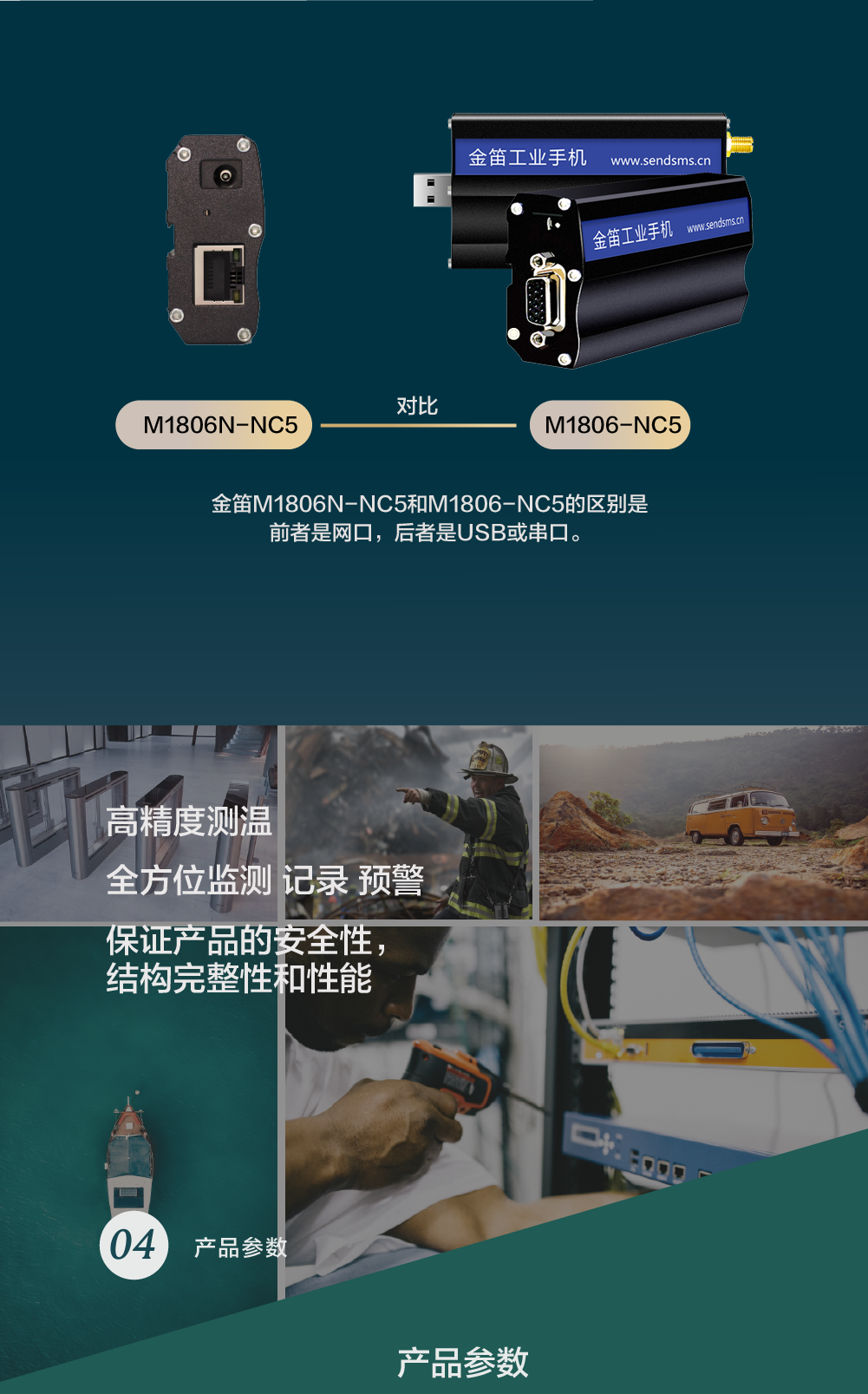

金笛M1806N-NC5和M1806-NC5的区别是前者是网口,后者是USB或串口。

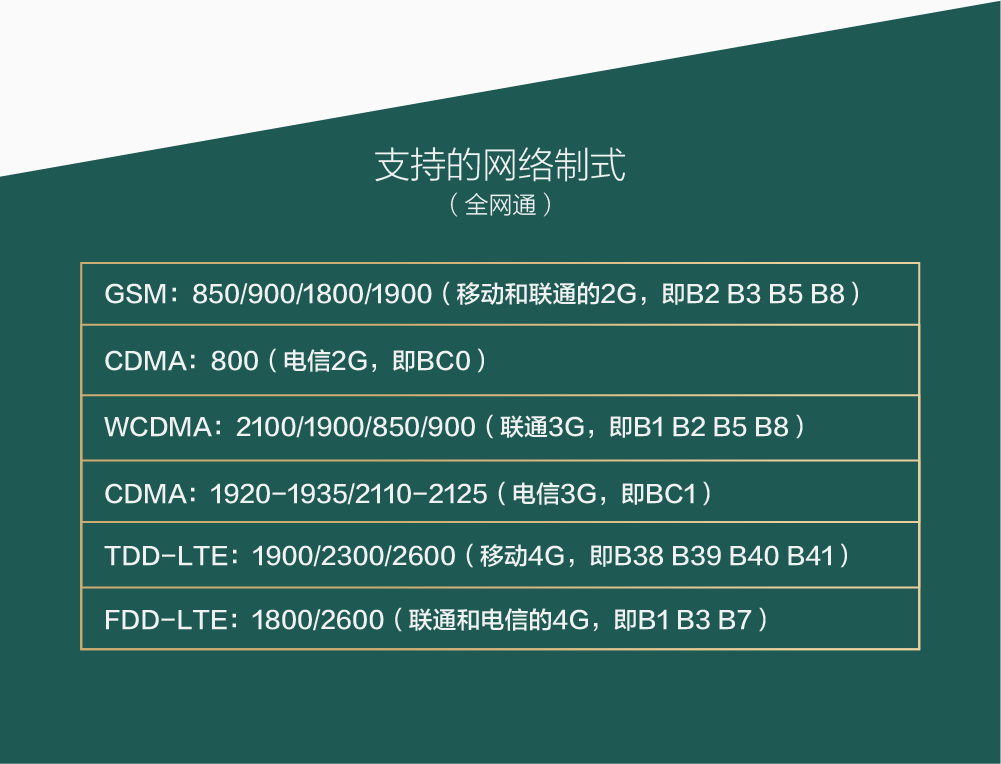

支持的网络制式:

GSM:850/900/1800/1900(移动和联通的2G,即B2 B3 B5 B8)

CDMA:800(电信2G,即BC0)

WCDMA:2100/1900/850/900(联通3G,即B1 B2 B5 B8)

TD-SCDMA:1880-1920/2010-2025(移动3G,即B34 B39)

CDMA:1920-1935/2110-2125(电信3G,即BC1)

TDD-LTE:1900/2300/2600(移动4G,即B38 B39 B40 B41)

FDD-LTE:1800/2600(联通和电信的4G,即B1 B3 B7)

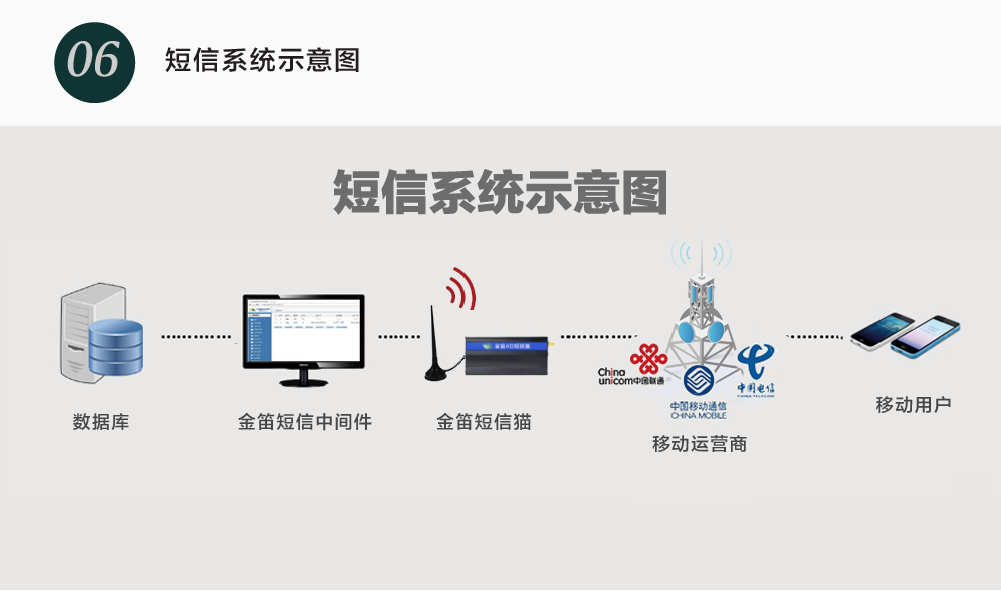

金笛M1806N-NC5主要应用于网络化、虚拟化环境。通过网线连接HUB、交换机,路由器等网络设备,可接入局域网,互联网,对接服务器、虚拟化服务器、私有云等,多套软件可以通过软件接
口共享使用一个短信设备,节约成本。

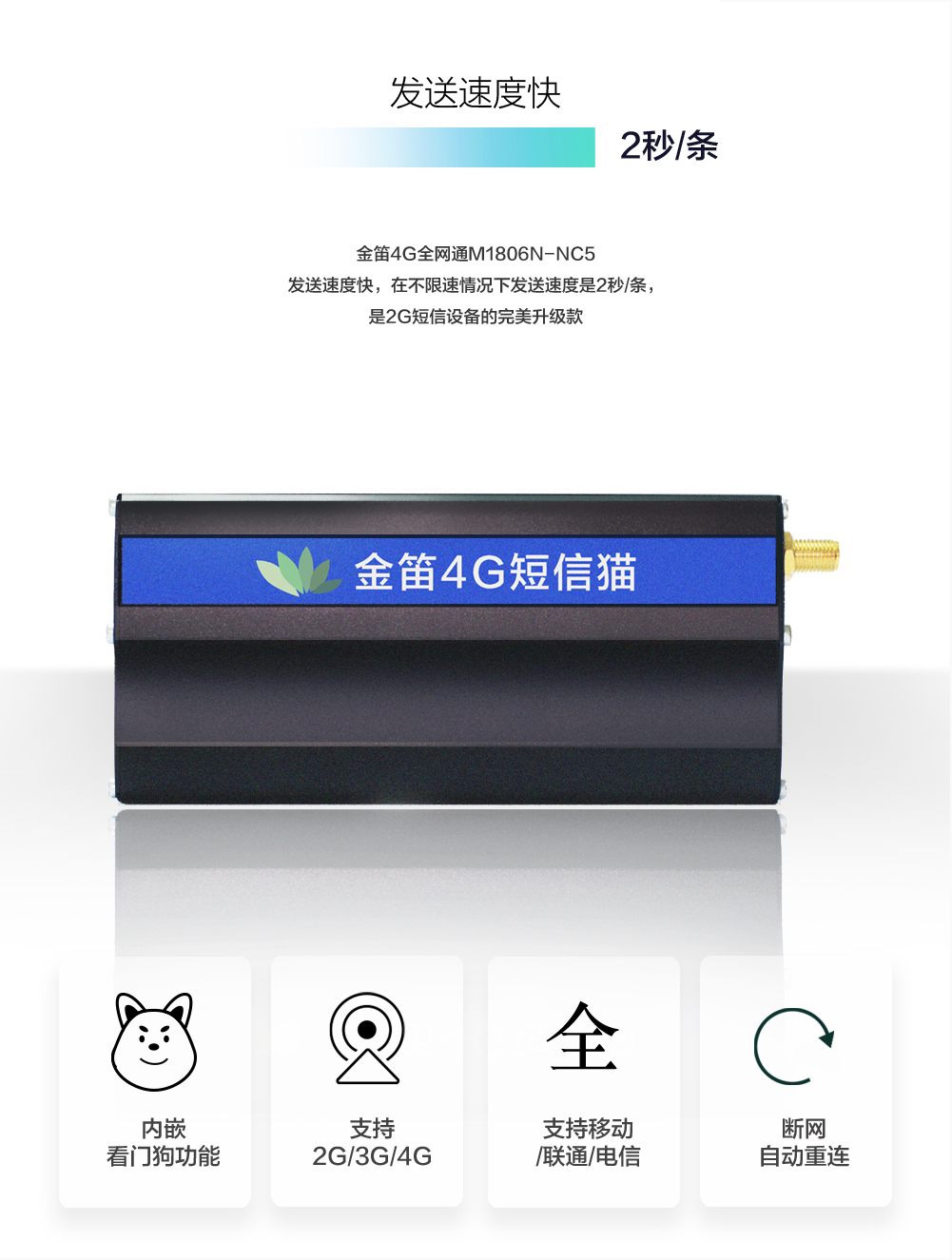

该款设备在不限速情况下发送速度是2秒/条,是2G短信设备的完美升级款。

主要参数:
主要参数 性能 备注
最小值 典型值 最大值
       工作温度(℃) -20 25 +55
存储温度(℃) -25 25 +85
工作电压(V) 5.0 5.0 16 ≥5.0v可保证输出功率
短信发送速度 2秒/条
串口波特率(bps) 9600,19200,38400,57600,115200,230400 出厂默认波特率115200bps
串口参数 None/8/1

网络协议:
主要参数 描述 备注



频段

LTE(FDD)B1/B3/B5/B8

LTE (TDD) B38/B39/B40/B41

WCDMA Band B1/B3/B5/B8

TD-SCDMA B34/B39

GSM/GPRS/EDGETriBand850/900/1800

CDMA2000 1X/EVDO BC0





支持移动、联通、电信,支持在国外使用,

设备可自动搜寻频率,也可以通过AT指令设置

网络协议 IP、TCP、UDP、DHCP、DNS、HTTP、ARP、ICMP、Web socket
工作模式 TCP Server/TCP Client/UDP Server/UDP Client 默认工作模式:TCP Server



IP 获取方式



静态IP、DHCP

出厂默认IP:192.168.0.7

默认子网掩码:255.255.255.0

默认网关:192.168.0.1

默认本地端口:23

数据格式 文本/PDU
AT指令 支持标准AT指令集(Hayes 3GPP TS 27.007和 27.005)

 接口参数:

硬件接口 描述 备注
数据接口 RJ45网口 10/100Mbps、交叉直连自适应
SIM卡接口 3v/1.8v
天线接口 50Ω特征阻抗 SMA 天线接头
电源接口 5.5*2.1圆头直流电源
规格参数:
物理特性 描述 备注
外壳材质 金属 DIN 导轨安装
外形尺寸(mm) 114*55*25 不包括配件
重量(g) 120 不包含配件

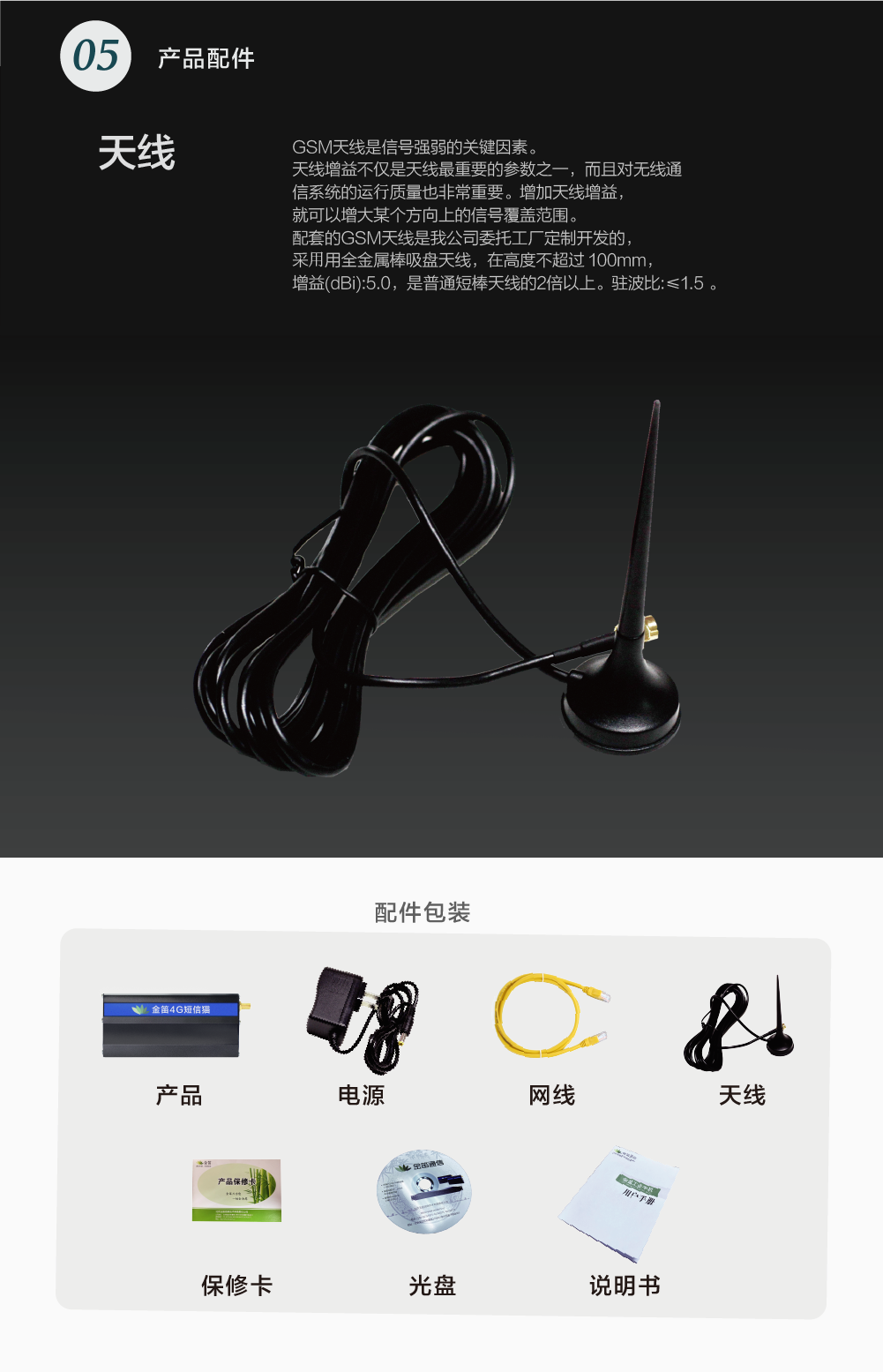

配件 电源适配器,网线,天线

M1806-NC5相关文档

短信检测工具

金笛短信设备检测工具V1.8

V1.8版本新增命令行读取短信、删除短信功能:

1. 读取所有短信 JDCheck1.8.exe sms read
2. 清除所有短信 JDCheck1.8.exe sms clear
3. 读取所有短信之后清除 JDCheck1.8.exe sms readclear

JDCheck1.8.zip 1.06 MB

金笛短信设备测试工具V1.7

V1.7版本增加电信卡和移动联通卡模式自动识别功能:

插入电信卡,自动更改为电信制式:at^modeconfig=22;

插入移动联通卡,自动改回默认制式:at^modeconfig=2;

金笛短信设备检测工具V1.6

包括:windows、linux、arm 3个系统。

1. JDCheck_06_05_arm 是小一体机的设备上使用的检测程序。
2. JDCheck_06_05_Linux 是Linux操作系统PC上使用的检测程序。
3. JDCheck_06_05_Win.exe 是在Windows操作系统上使用的检测程序。

JDCheckV1.6.zip 2.52 MB
