金笛4G全网通M2010-RC3

M2010-RC3

金笛4G全网通M2010-RC3是我公司2020年推出的一款高性价比4G全网通短信猫, 支持移动、联通、电信三大运营商4G网络,向下兼容2G网络。该产品采用国产内核模组,性能稳定,价格合理,是2G短信猫升级到4G短信猫的理想选择。

随着4G技术的逐渐成熟, 国产的4G模组也异军突起,在稳定性、信号兼容性、信号强度等各项性能指标上,均不输于甚至高于国外同类产品。通过大量测试,我们有信心将高性价比的产品推荐给广大用户。

主要参数 最小值 典型值 最大值 备注
工作温度(℃) -20 25 +55
存储温度(℃) -25 25 +85
工作电压(V) 5.0 5.0 16 ≥5.0v可保证输出功率
工作电流(mA) 30   220
湿度 RH5%   RH95%
主要参数 描述 备注
频段 LTE(FDD)B1/B3/B5/B8
LTE (TDD) B34/B38/B39/B40/B41
GSM/GPRS/EDGE:GSM900/DCS1800
支持移动、联通、电信,支持在国外使用,
设备可自动搜寻频率,也可以通过AT指令设置
网络协议 IP、TCP、UDP、DHCP、DNS、HTTP、ARP、ICMP、Web socket
串口波特率(bps) 波特率最高支持3.6Mbps 出厂默认波特率115200bps
串口参数 None/8/1 不支持Download
AT指令 符合3GPP TS 27.007协议和3GPP TS 27.010协议
以及华为通信新增的AT命令

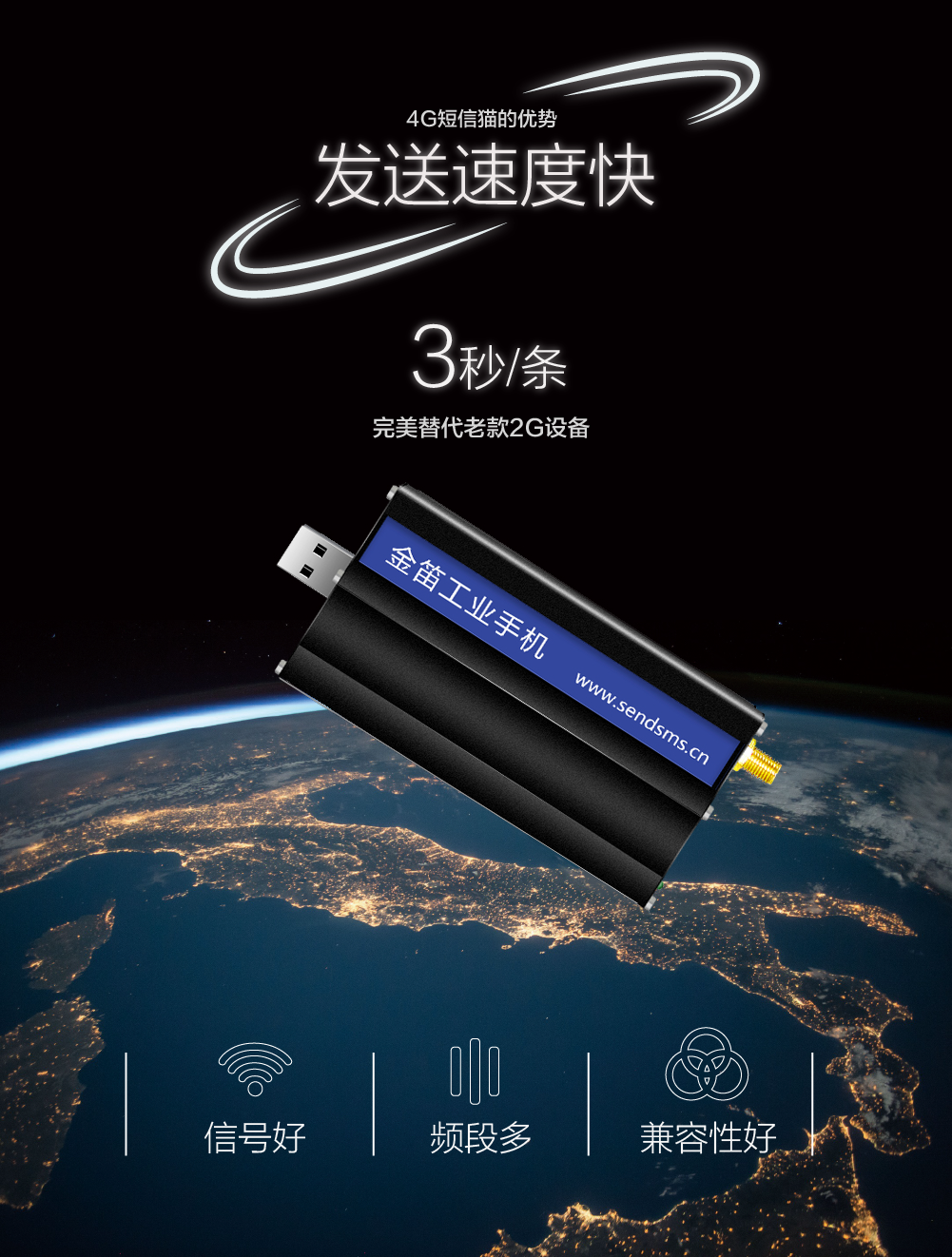

短信发送速度 3秒/条
发射功率 LTE: Class 3(23dBm±2dB) Class 4(33dBm±2dB) GSM900 Class 1(30dBm±2dB) DCS1800
数据业务 GPRS: DL 85.6kbps/UL 85.6kbps
EDGE:DL 236.8kbps/UL 236.8kbps
LTE:DL 10Mbps,UL 5Mbps@20M BW CAT1

数据格式 支持Text和PDU模式
支持点对点MO和MT
SMS存储:USIM卡/ME
默认存储:ME

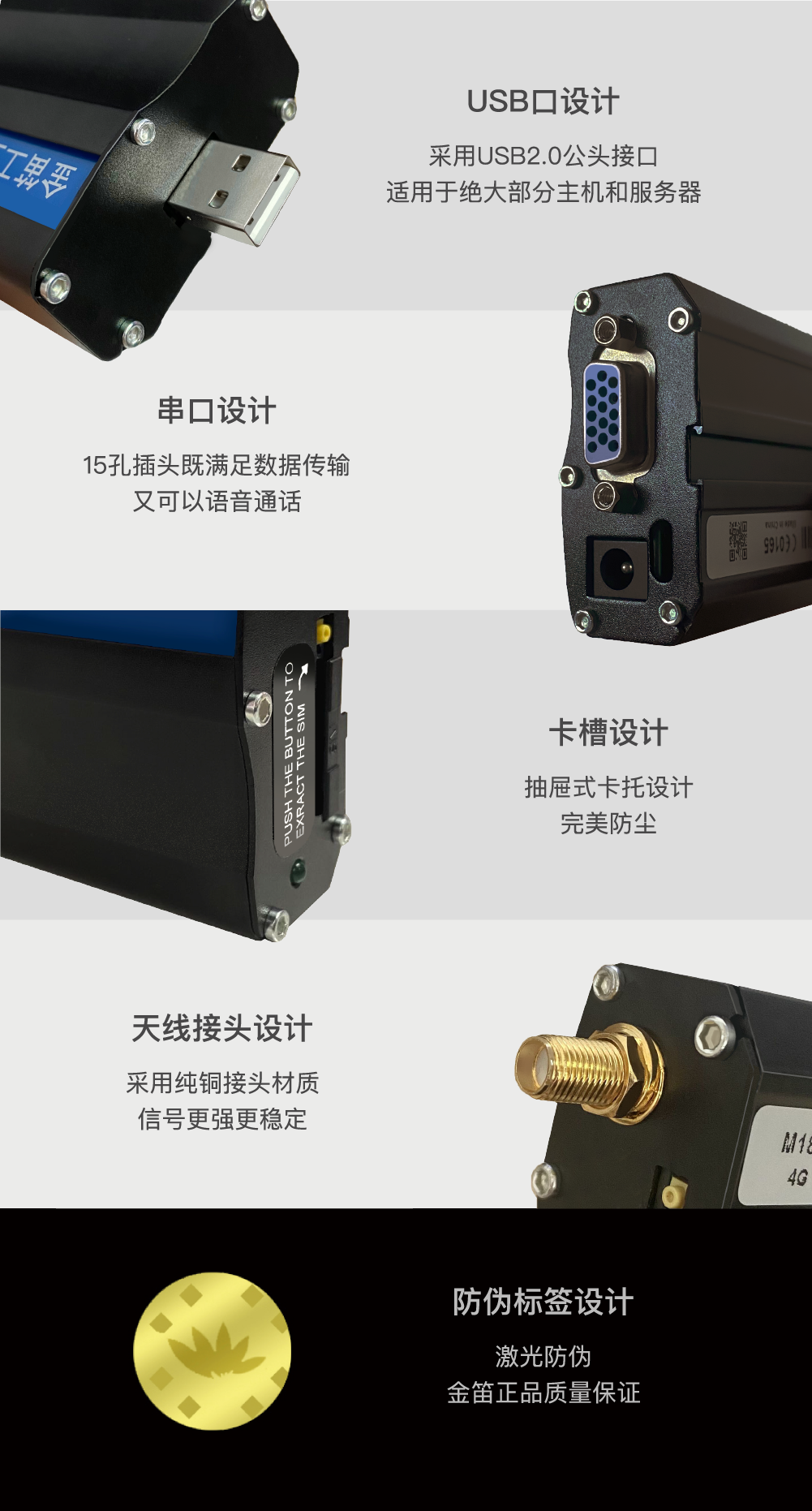

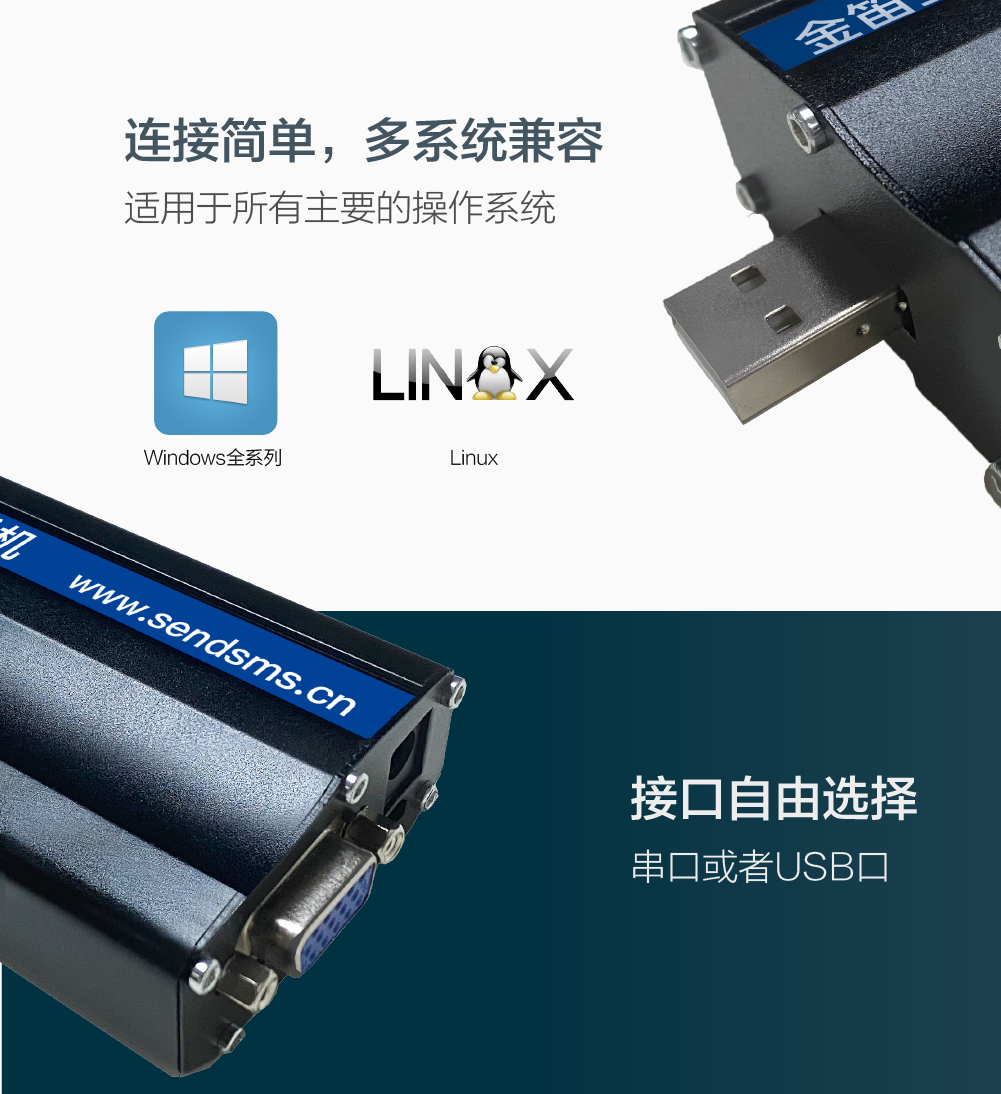

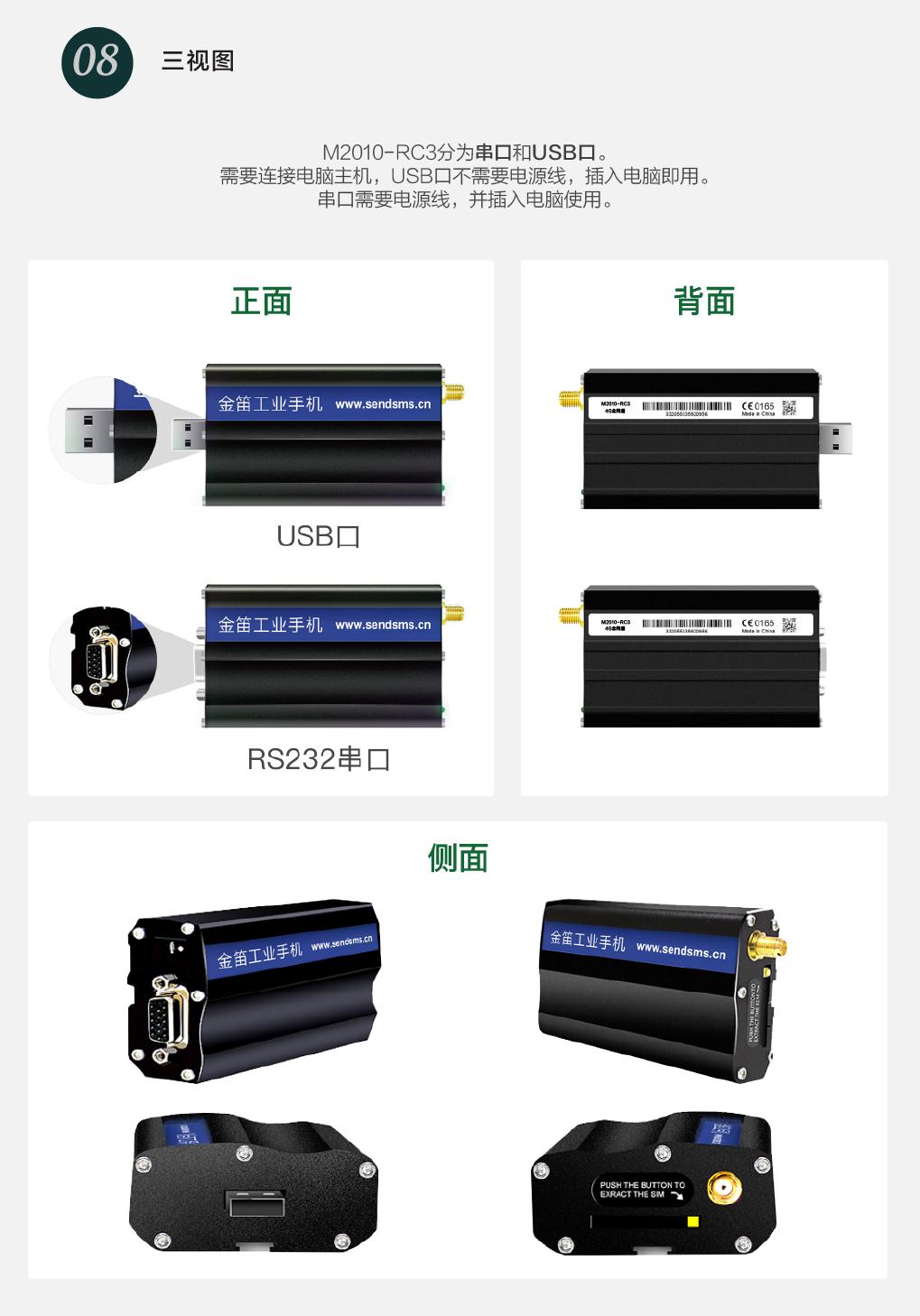

数据接口 RS232 15 针串口或 USB口
SIM卡接口 3v/1.8v
天线接口 50Ω特征阻抗 SMA 天线接头
电源接口 5.5*2.1圆头直流电源

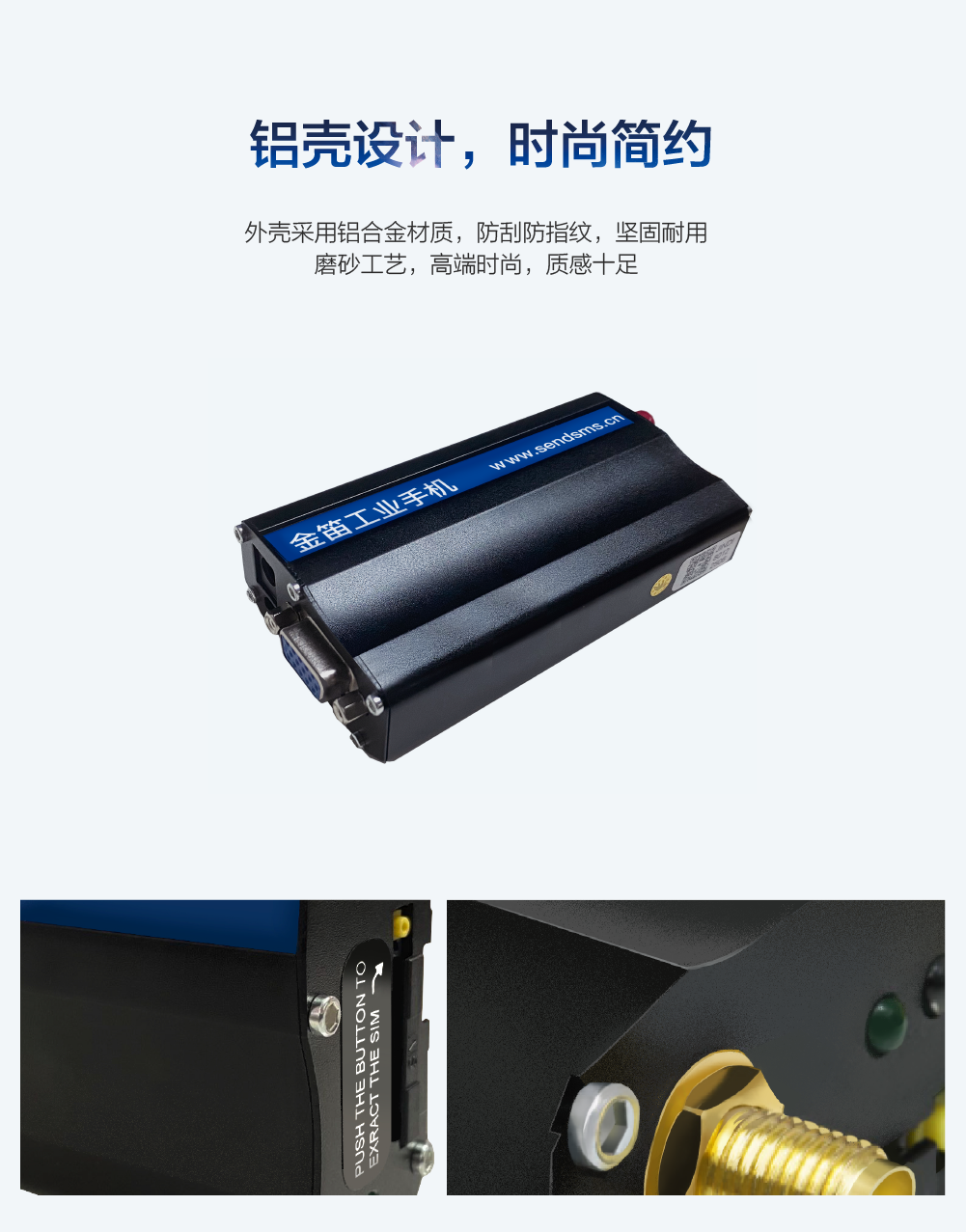

材质 金属 DIN 导轨安装
外形尺寸(mm) 97*55*25 不包括配件
重量(g) 95 不包括配件

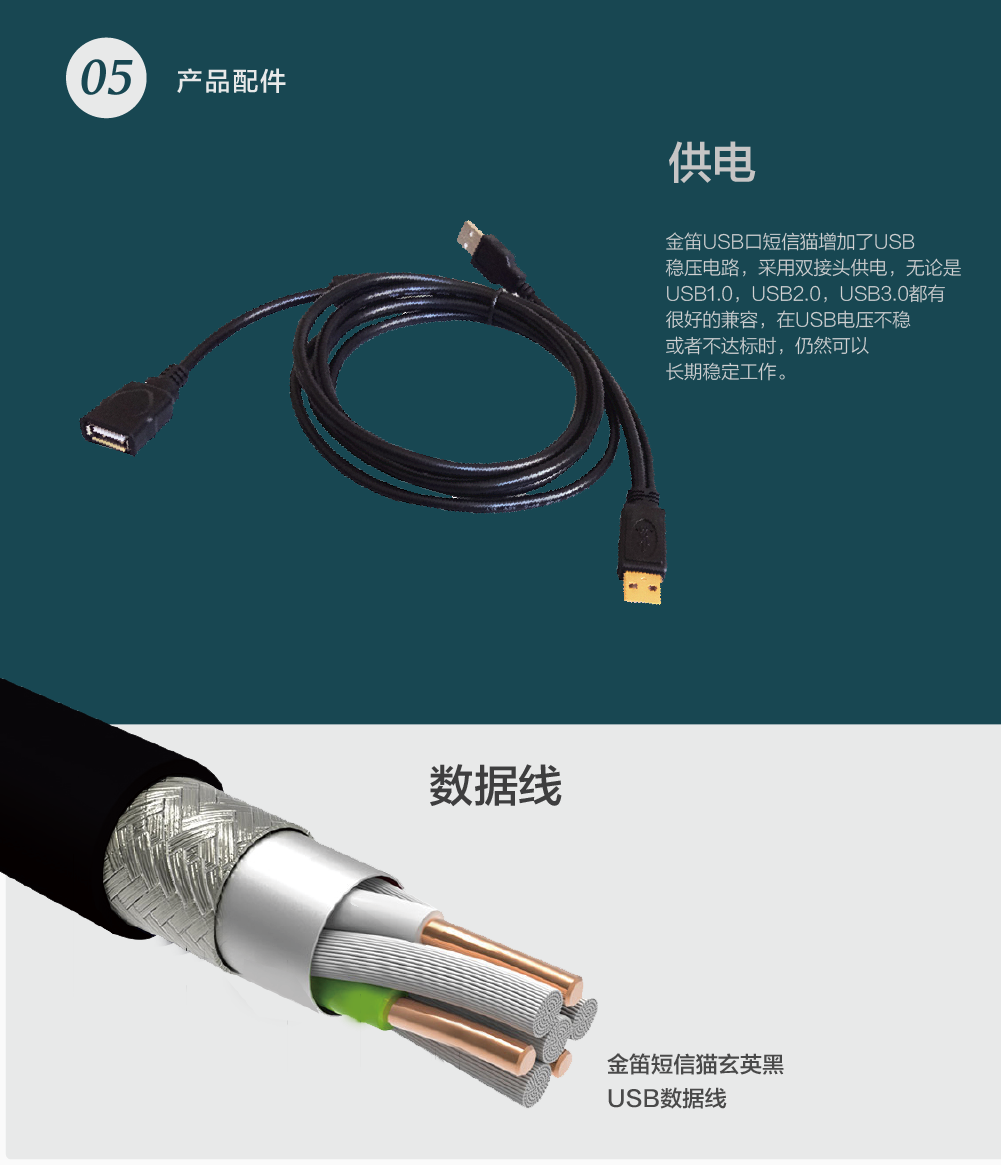

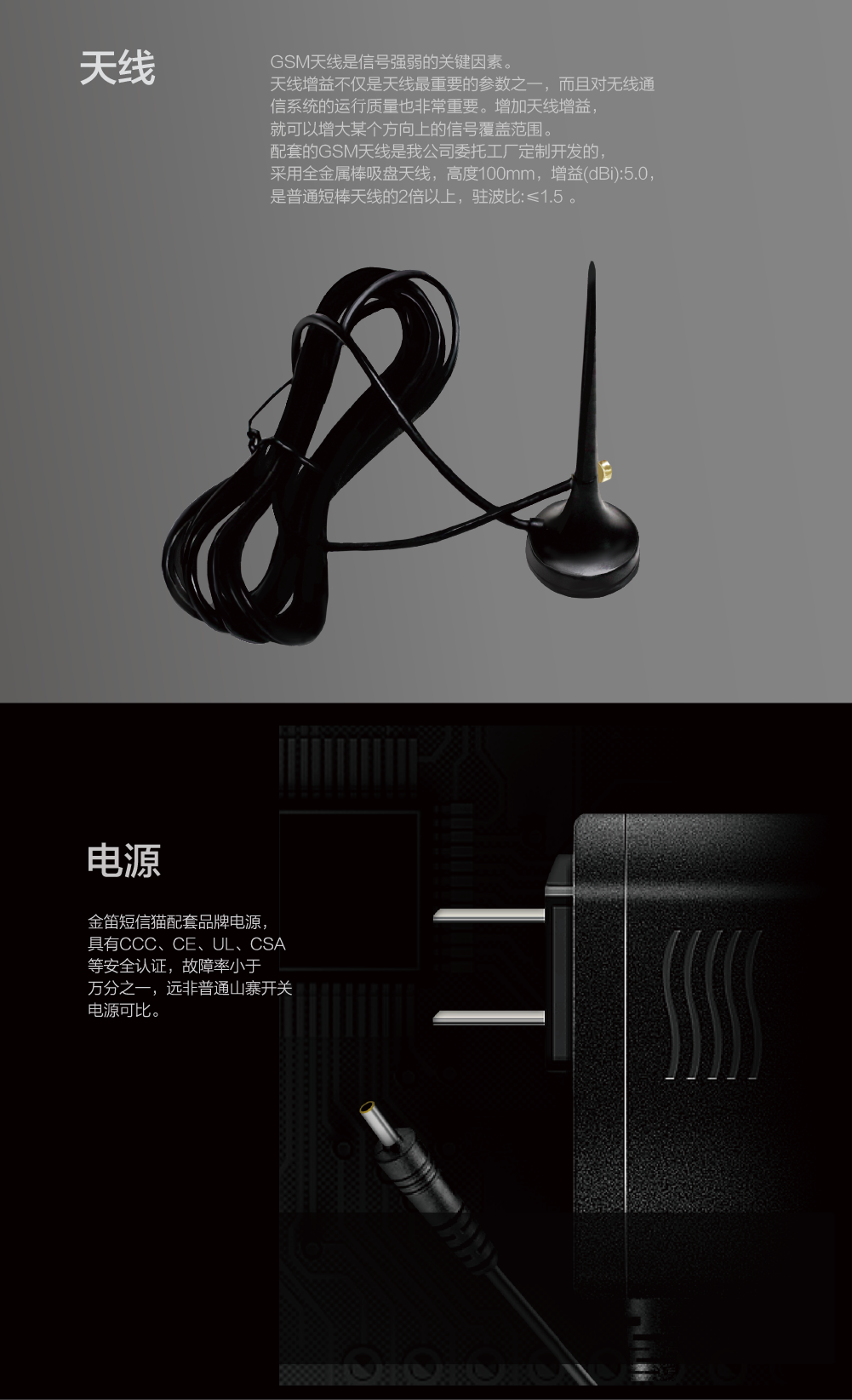

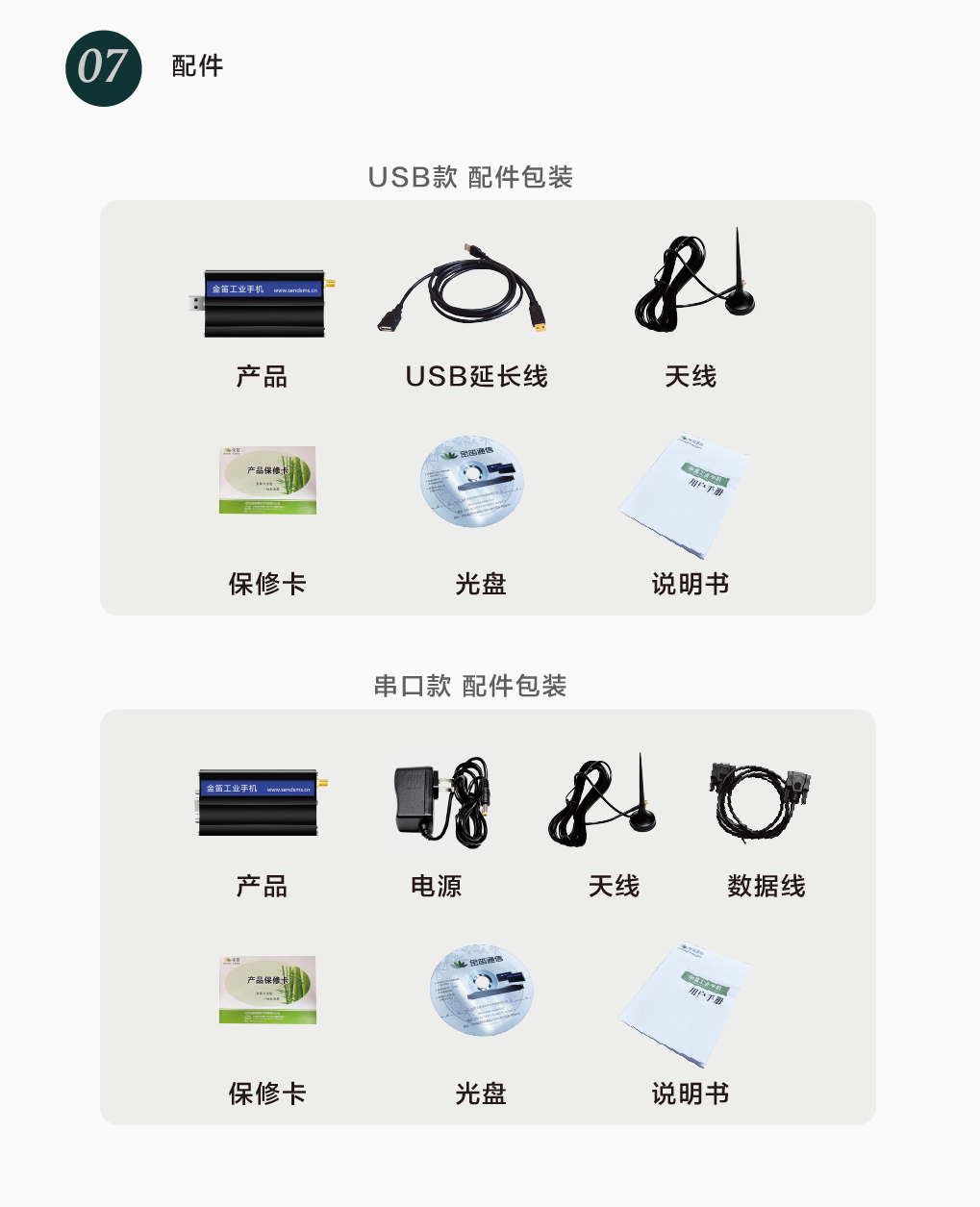

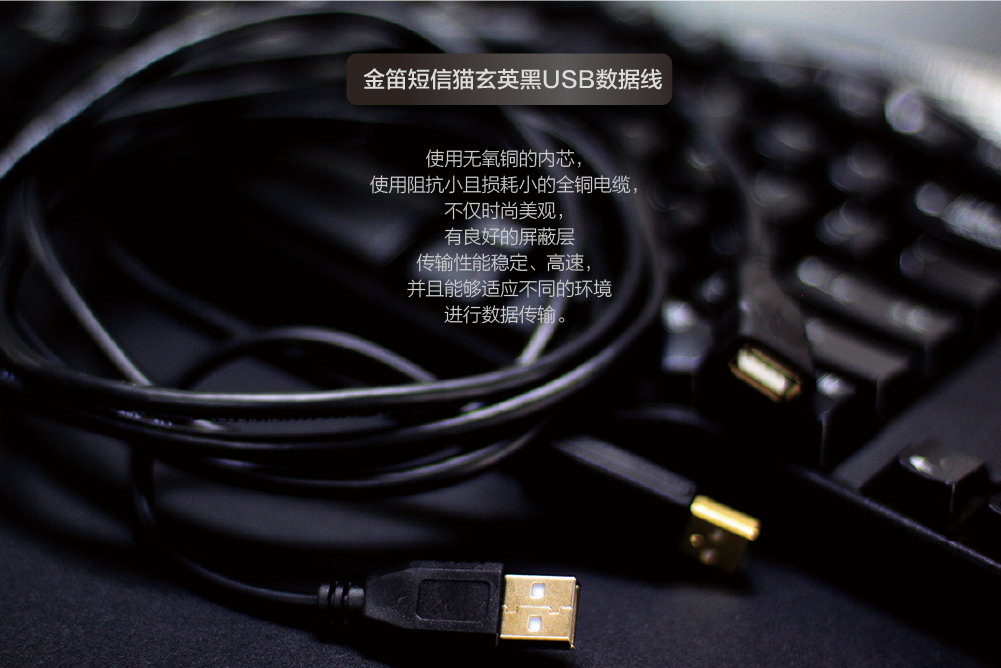

配件 电源适配器,USB线/串口线,天线

指示灯

指示灯状态 状态说明
不亮 没有开机或没有供电
快闪 正常待机状态;工作状态;发短信或打电话
常亮 没插SIM卡,信号不好或找不到网络

信号强弱判断

AT+CSQ返回结果 信号质量
14~31 可以正常工作
0~13 和 +99 不能正常工作
M2010-RC3_1
M2010-RC3_2
M2010-RC3_4
M2010-RC3_6
M2010-RC3_7
M2010-RC3_8
M2010-RC3_9
M2010-RC3_10
M2010-RC3_11
M2010-RC3_12
M2010-RC3_13
M2010-RC3_14
M2010-RC3_15
M2010-RC3_16
M2010-RC3_17
M2010-RC3_18
M2010-RC3_19
M2010-RC3_22

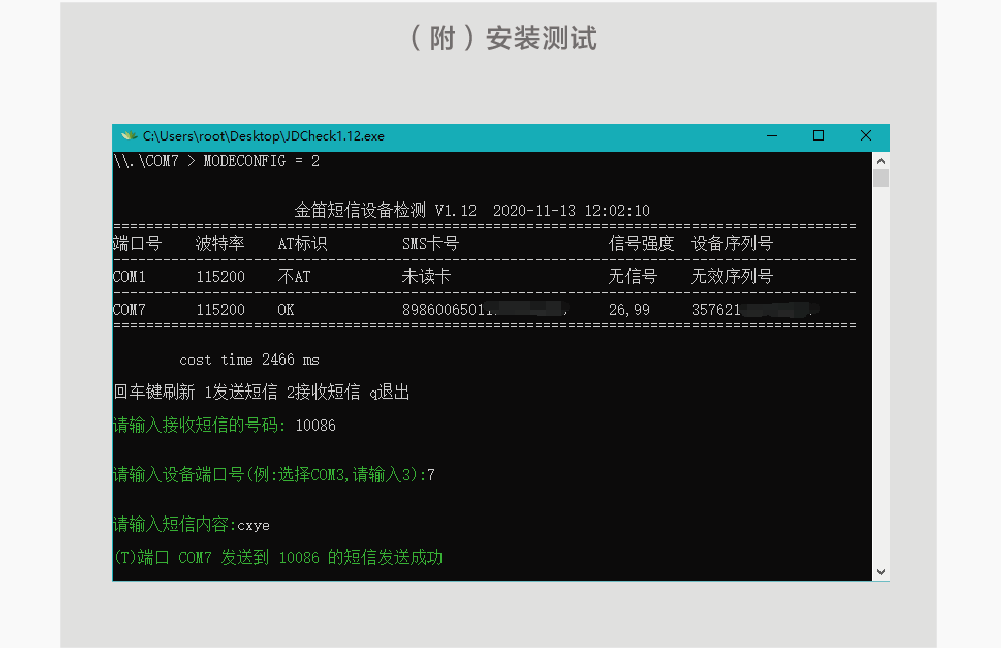

M2010-RC3_24
